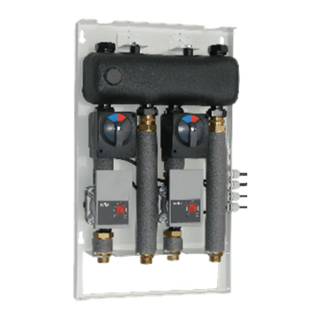

Das Mix Box System DN20 ist ein komplettes Verteilersystem für Heizkreise mit Kessel. Geeignet für 2 oder 3 Heizkreise, montiert in einem Metallgehäuse. (Pulverbeschichtung) Die Mini-Box verfügt über 4 Typen, wobei für jeden Typ eine Wilo- oder eine Grundfos-Pumpe ausgewählt werden kann.
Technische Daten:
Systemleistung bis:
Max. Temperatur:
Max. Arbeitsdruck: Versorgungsspanung Pumpen:
Temp. Mischventil:
Pumpenlänge:
Anschluss der Pumpe:
95°C
6 bar
230 VAC 50 Hz
20-43°C
130 mm
1" AG

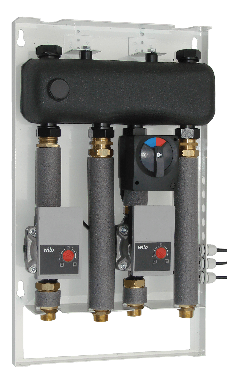

MIX BOX 1
604102 MIX-BOX 1 Wilo
System MIX-BOX 1
mit Wandschrank, Zonenverteiler für 2 Kreise:
1 x Gerät SA 83 ohne Mischgerät
1 x Mischer SMT 83 mit elektrischen Mischventil und
Stellantrieb MP 10
1 x Pumpe WILO Yonos Para RS 15/6
604121 MIX-BOX 1 Grundfos
System MIX-BOX 1
mit Wandschrank, Zonenverteiler für 2 Kreise:
1 x Gerät SA 83 ohne Mischgerät
1 x Mischer SMT 83 mit elektrischen Mischventil und
Stellantrieb MP 10
1 x Pumpe Grundfos UPM 3 15-70 130 AutoL

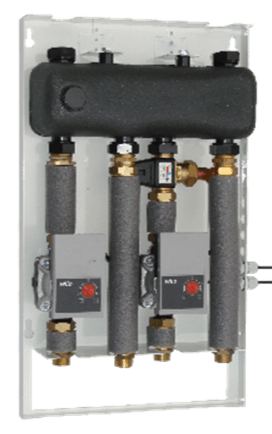

MIX BOX 2
604104 MIX-BOX 2 Wilo
System MIX-BOX 2
mit Wandschrank, Zonenverteiler für 2 Kreise:
1 x Gerät SA 83 ohne Mischgerät
1 x Mischer SMTC 83 mit Thermostatmischventil
1 x Pumpe WILO Yonos Para RS 15/6
604123 MIX-BOX 2 Grundfos
System MIX-BOX 2
mit Wandschrank, Zonenverteiler für 2 Kreise:
1 x Gerät SA 83 ohne Mischgerät
1 x Mischer SMTC 83 mit Thermostatmischventil
1 x Pumpe Grundfos UPM 3 15-70 130 AutoL

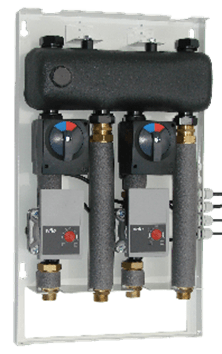

MIX BOX 3
604106 MIX-BOX 3 Wilo
System MIX-BOX 3
mit Wandschrank, Zonenverteiler für 2 Kreise:
1 x Gerät SA 83 ohne Mischgerät
1 x Mischer SMT 83 mit elektrischen Mischventil und
Stellantrieb MP 10
1 x Pumpe WILO Yonos Para RS 15/6
604125 MIX-BOX 3 Grundfos
System MIX-BOX 3
mit Wandschrank, Zonenverteiler für 2 Kreise
1 x Gerät SA 83 ohne Mischgerät
1 x Mischer SMT 83 mit elektrischen Mischventil und
Stellantrieb MP 10
1 x Pumpe Grundfos UPM 3 15-70 130 AutoL

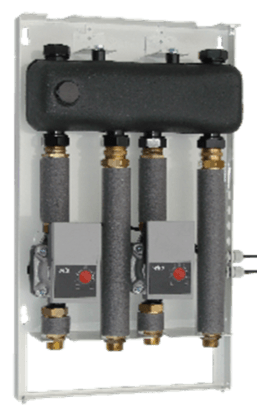

MIX BOX 4
604108 MIX-BOX 4 Wilo
System MIX-BOX 4
mit Wandschrank, Zonenverteiler für 2 Kreise
2 x Gerät SA 83 ohne Mischgerät
1 x Pumpe WILO Yonos Para RS 15/6
604127 MIX-BOX 4 Grundfos
System MIX-BOX 4
mit Wandschrank, Zonenverteiler für 2 Kreise
2 x Gerät SA 83 ohne Mischgerät
1 x Pumpe Grundfos UPM 3 15-70 130 AutoL

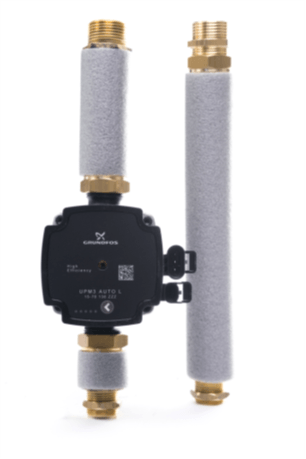

SA 83
Pumpengruppe SA 83 Mix Box DN 20
604062
Pumpengruppe SA 83 Mix Box DN 20
mit Pumpe WILO Yonos Para RS 15/6
604065
Pumpengruppe SA 83 Mix Box DN 20
mit Pumpe Grundfos UPM3 AutoL 15-70
Die Pumpengruppe ohne Mischventil ist mit einem Rückschlagventil, einem Satz isolierter Verbindungsleitung und einer Pumpe ausgestattet.
Anschluss oben 1" AG
Anschluss unten 3/4" AG

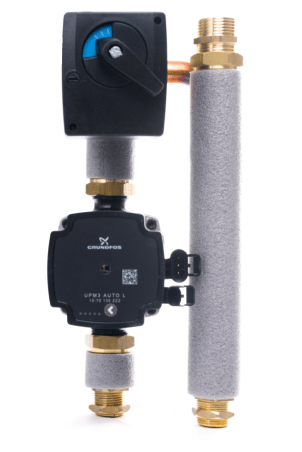

SMT 83
Pumpengruppe SMT 83 Mix Box DN 20
604082
Pumpengruppe SMT 83 Mix Box DN 20
mit Pumpe WILO Yonos Para RS 15/6
604085
Pumpengruppe SMT 83 Mix Box DN 20
mit Pumpe Grundfos UPM3 AutoL 15-70
Die Pumpengruppe ist mit einem 3-Wege-Drehmischventil (kv 6,3), einem Rückschlagventil,einem Satz isolierter Verbindungsleitungen und ein Mischventilantrieb ausgestattet.
Anschluss oben 1 " AG
Anschluss unten 3/4" AG

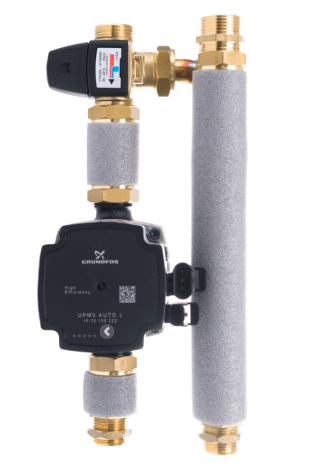

SMTC 83
Pumpengruppe SMTC 83 Mix Box DN 20
604072
Pumpengruppe SMTC 83 Mix Box DN 20
mit Pumpe WILO Yonos Para RS 15/6
604075
Pumpengruppe SMTC 83 Mix Box DN 20
mit Pumpe Grundfos UPM3 AutoL 15-70
Die Pumpengruppe ist mit einem 3-Wege-Thermostatmischventil
(kv 1,6), einem Rückschlagventil, einem Satz isolierter Verbindungsleitungen und der Pumpe ausgestattet.
Anschluss oben 1" AG
Anschluss unten 3/4" AG

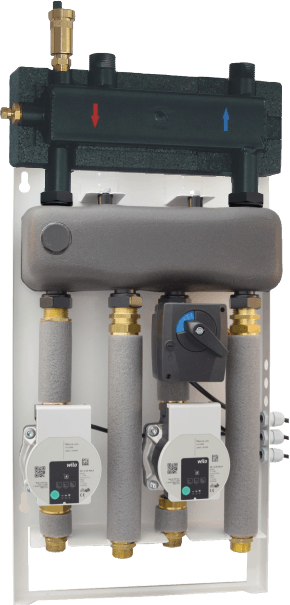

CPN Mix-Box
Hydraulikabscheider für Mix-Box
604015
Hydraulikabscheider für Mix-Box 2 Kreisläufe incl. Isolierung
604016
Hydraulikabscheider für Mix-Box 3 Kreisläufe incl. Isolierung
Der hydraulische Abscheider besteht aus Stahl. Das Werk ist mit Isolierung, Tauchhülse für Temperaturfühler, automatischer Entlüftung 3/8" mit Rückschlagventil 1/2" und zwei Messinganschlüssen 1" AG / IG ausgestattet.
Technische Daten:
Abscheidermaterial:
Max Temperatur:
Max Durchfluss:
Max Arbeitsdruck:
110°C
1,7 m3/h
6 bar

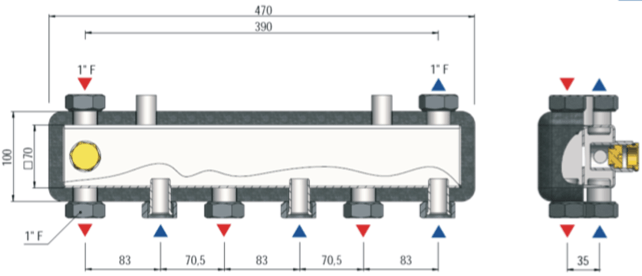

CX für Mix-Box
Zonenverteiler mit eingebautem hydraulischen Abscheider
604012
Zonenverteiler CX 2F für 2 Heizkreise
604011
Zonenverteiler CX 3F für 3 Heizkreise

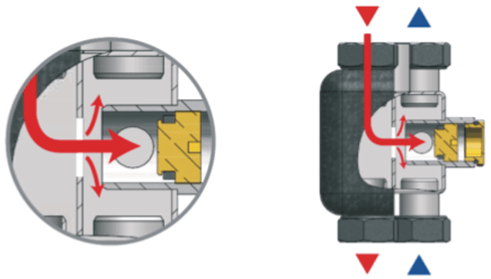

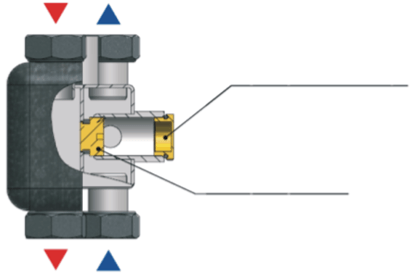

Der Zonenverteiler besteht aus schwarz lackiertem Stahl und ist isoliert. Es ist mit einem Mini-Hydraulik-Abscheider ausgestattet, der per Endkappe geöffnet werden kann (siehe Bild). Der Mini-Hydraulik-Abscheider: das Flussdiagramm zwischen Vor- und Rücklauf.

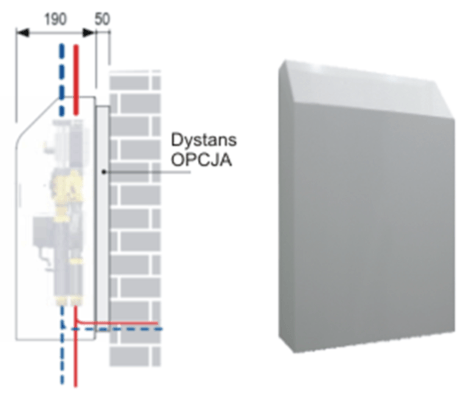

Mix-Box Schrank
Mix Box Schrank
P2 für 2 Heizkreise : 590 x 353 x 193 (H x B x T)
P3 für 3 Heizkreise : 590 x 490 x 193 (H x B x T)
