Het Mix Box Systeem DN20 is een compleet distributiesysteem voor verwarmingscircuits met een boiler. Geschikt voor 2 of 3 verwarmingscircuits, bevestigd in een metalen kast. (poedercoating)
De mini Box heeft 4 types met bij elk type de keuze van een Wilo of een Grundfos pomp.
Technische gegevens:
Systeemvermogen tot:
Max Temperatuur:
Max Werkdruk:
Voltage pomp:
Temp Mixventiel:
Lengte pomp:
Aansluiting pomp:
30 kW
95°C
6 bar
230 VAC 50 Hz
20-43°C
130 mm
1" buitendraad

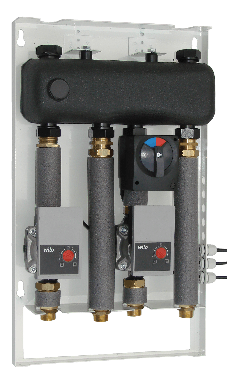

MIX BOX 1
604102 MIX-BOX 1 Wilo
Systeem Mix Box 1 met kast , zone manifold voor 2 circuits:
1x unit SA 83 zonder mix unit
1x mixing unit SMT 83 met elektrische mengklep en actuator MP 10
1x pomp WILO Yonos Para RS 15/6
604121 MixBox 1 Grundfos
Systeem MIX-BOX 1 met kast, zone manifold voor 2 circuits:
1x unit SA 83 zonder mix unit
1x mixing unit SMT 83 met elektrische mengklep en actuator MP 10
1x pomp Grundfos UPM 3 15-70 130 AutoL
MIX BOX 2

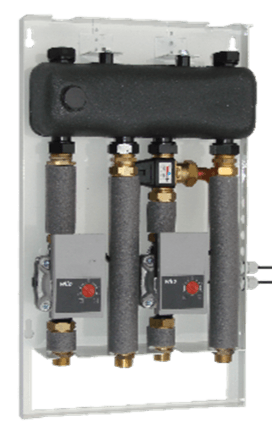

604104 MIX-BOX 2 Wilo
Systeem Mix-box 2 met kast , zone manifold voor 2 circuits
1x unit SA 83 zonder mix unit
1x mixing unit SMTC 83 met thermostatisch mixventiel
1x pomp WILO Yonos Para RS 15/6
604123 MIX-BOX 2 Grundfos
Systeem MIX-BOX 2 met kast, zone manifold voor 2 circuits
1x unit SA 83 zonder mix unit
1x mixing unit SMTC 83 met thermostatisch mixventiel
1x pomp Grundfos UPM 3 15-70 130 AutoL

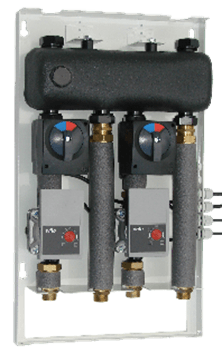

MIX BOX 3

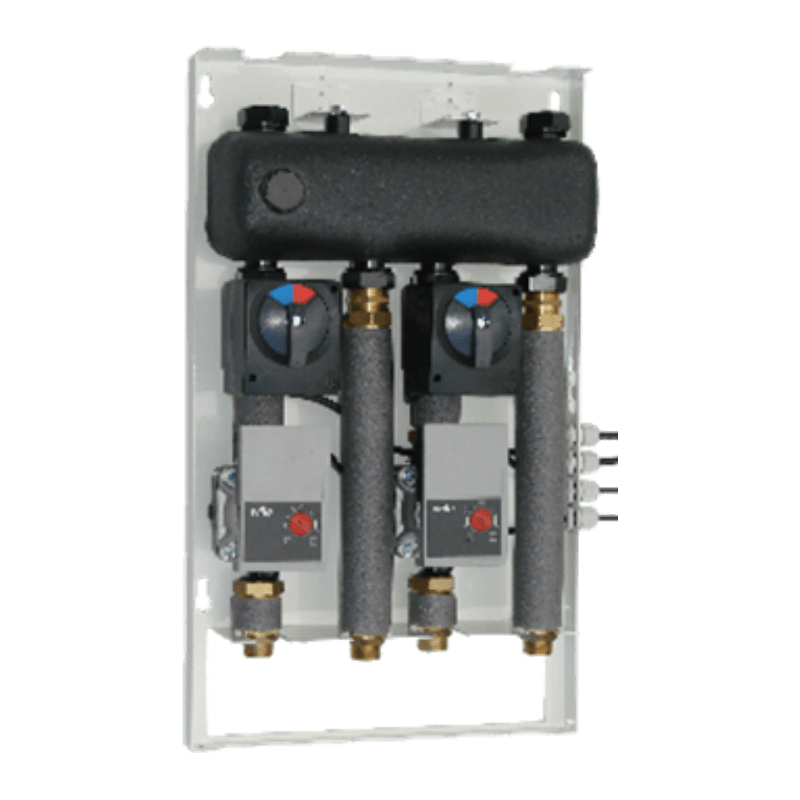

604106 MIX-BOX 3 Wilo
Systeem MIX-BOX 3 met kast , zone manifold voor 2 circuits
1x unit SA 83 zonder mix unit
1x mixing unit SMT 83 elektrische mengklep en actuator MP 10
1x unit met pomp WILO Yonos Para RS 15/6
604125 MIX-BOX 3 Grundfos
Systeem MIX-BOX 3 met kast, zone manifold voor 2 circuits
1x unit SA 83 zonder mix unit
1x mixing unit SMT 83 met elektrische mengklep en actuator MP 10
1x unit met pomp Grundfos UPM 3 15-70 130 AutoL
MIX BOX 4

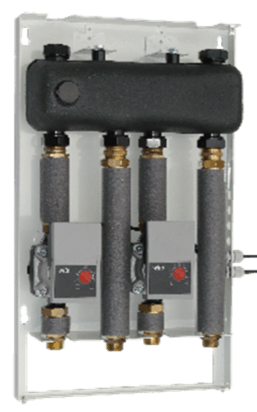

604108 MIX-BOX 4 Wilo
Systeem MIX-BOX 4 met kast , zone manifold voor 2 circuits
2x unit SA 83 zonder mix unit
1x unit met pomp WILO Yonos Para RS 15/6
604127 MIX-BOX 4 Grundfos
Systeem MIX-BOX 4 met kast, zone manifold voor 2 circuits
2x unit SA 83 zonder mix unit
1x unit met pomp Grundfos UPM 3 15-70 130 AutoL
SA 83

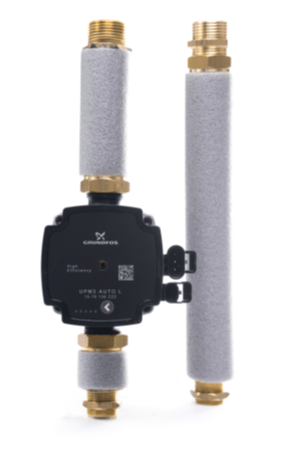

Pompgroep SA 83 Mix Box DN20
604062
Pompgroep SA 83 Mix box DN20
met pomp WILO Yonos Para RS 15/6
604065
Pompgroep SA 83 Mix box DN20
met pomp Grundfos UPM3 Auto L 15-70
Pompgroep zonder mengklep is uitgerust met een terugslagklep en heeft een geïsoleerde verbindingsleiding
Bovenaansluiting 1"met buitendraad
Onderaansluiting 3/4" met buitendraad
SMT 83

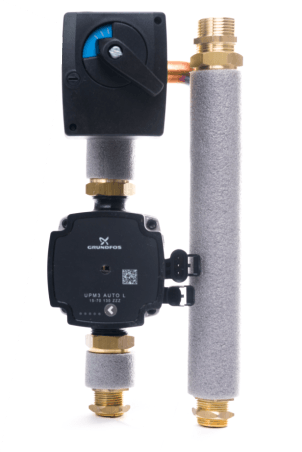

Pompgroep SMT 83 Mix Box DN20
604082
Pompgroep SMT 83 Mix box DN20
met pomp WILO Yonos Para RS 15/6
604085
Pompgroep SMT 83 Mix box DN20
met pomp Grundfos UPM3 Auto L 15-70
Pompgroep is uitgerust met een 3-weg elektrische mengklep kv 6,3
terugslagklep, een set geïsoleerde verbindingsleidingen en een mengklepactuator.
Bovenaansluiting 1"met buitendraad
Onderaansluiting 3/4" met buitendraad
SMTC 83

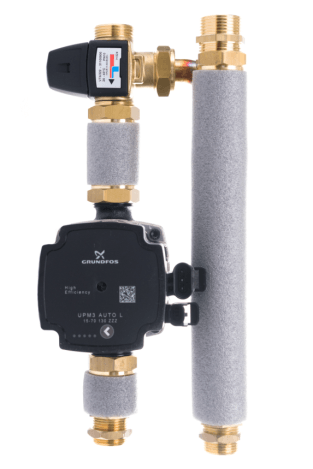

Pompgroep SMTC 83 Mix Box DN20
604072
Pompgroep SMTC 83 Mix box DN20
met pomp WILO Yonos Para RS 15/6
604075
Pompgroep SMTC 83 Mix box DN20
met pomp Grundfos UPM3 Auto L 15-70
Pompgroep is uitgerust met een 3-weg thermostatisch mengklep kv 1,6, terugslagklep, een set geïsoleerde verbindingsleidingen.
Bovenaansluiting 1"met buitendraad
Onderaansluiting 3/4" met buitendraad
CPN Mix-Box

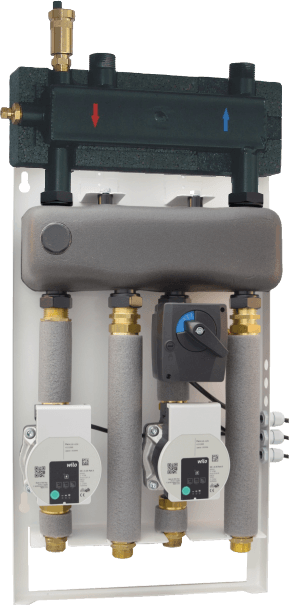

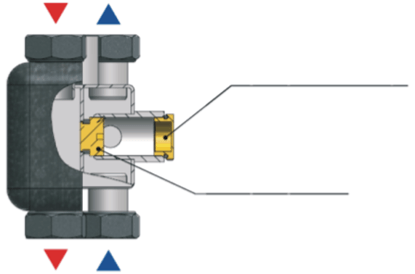

Evenwichtsfles voor Mix-Box
604015 Evenwichtsfles voor Mix-Box 2 circuits incl. Isolatie
604016 Evenwichtsfles voor Mix-Box 3 circuits incl. Isolatie

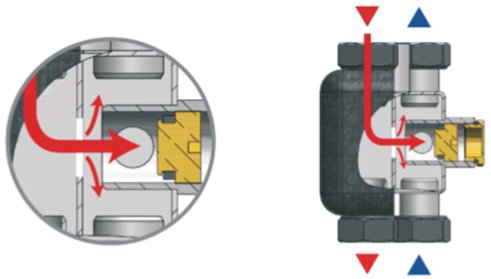

De evenwichtfles is uitgevoerd met isolatie en voorzien van een aansluiting voor een thermometer, en 3/8" automatische ontluchter
terugslagklep 1/2" en 2 messing fittingen 1" M/F
Technische gegevens:
Materiaal:
Max Temperatuur:
Max Flow:
Max Werkdruk:
110°C
1,7 m3/h
6 bar
CX voor Mix-Box

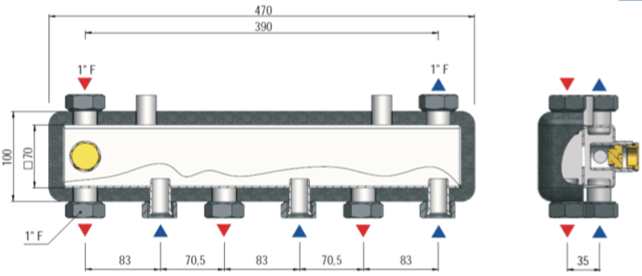

Zone Manifold met ingebouwde hydraulische seperator
604012
zone manifold CX 2F voor 2 verwarmingscircuits
604011
zone manifold CX 3F voor 3 verwarmingscircuits
De Zone Manifold is gemaakt van staal en geïsoleerd.
De Manifold heeft een ingebouwde mini evenwichtsfles,
De mini evenwichtsfles in de CX manifold zijn gesloten

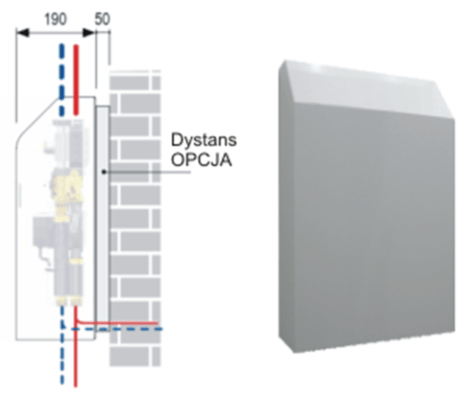

Mix-Box kast
Mix Box Kast
P2 voor 2 circuits : 590x353x193 HxBxD
P3 voor 3 circuits : 590x490x193 HxBxD
