Roswel/Flexibele-slang

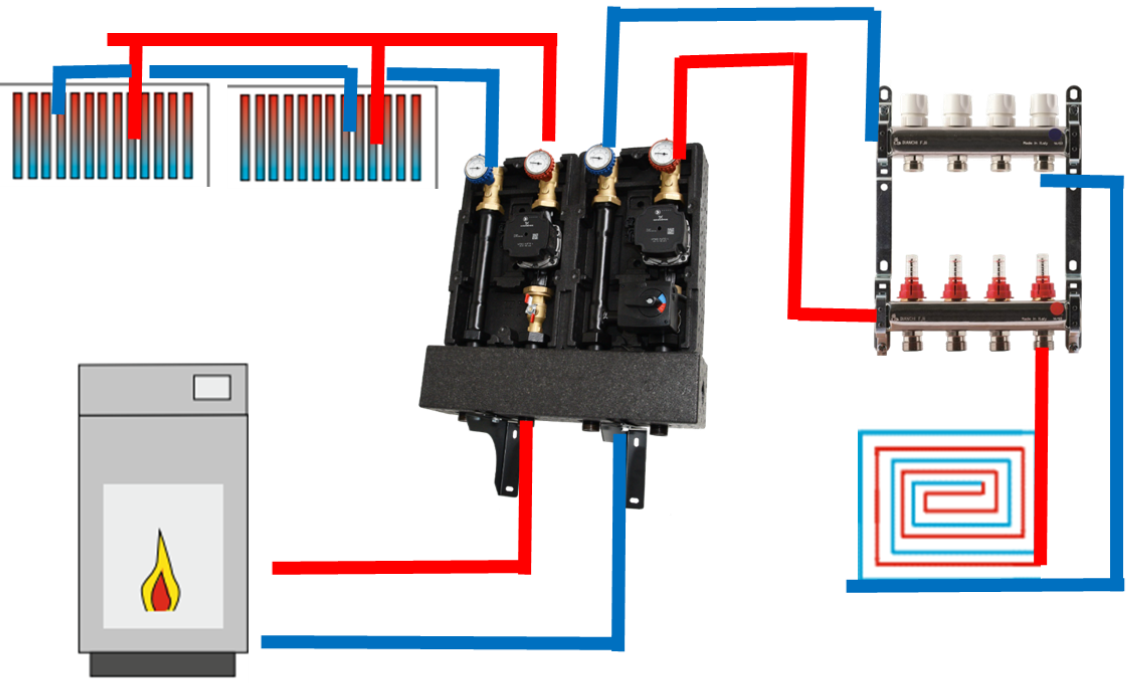

Systeem D tot 45kW

System D 45 kW

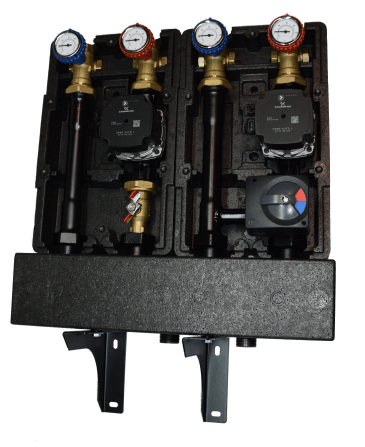

System D1

45 kW

System D1 mit 2 Heizkreisen, davon einer mit einem Mischventil und einer mit elektrischem Mischventil mit Drehantrieb

Das System enthält:

1. Zonenverteiler C 60 2 F - DN 25 mit Isolierung

2. Pumpengruppe SA 125 - DN 25 mit Pumpe

3. Pumpengruppe SMT 125 -DN 25 mit Pumpe

4. Wandhalterungssatz DELTA für Verteiler

5. Rückschlagventil für Verteiler C 60 - DN 25

6. Antrieb MP 10 - 230/140 mit Adapter A 101

656005

Set D1 mit Pumpe Womix Eco Basic 25-6/180

656006

Set D1 mit Pumpe Womix Eco Premium 25-6/180

656007

Set D1 mit Pumpe Wilo Yonos Para 25/6

656001

Set D1 mit Pumpe Grundfos UPM3 Auto L 25-70

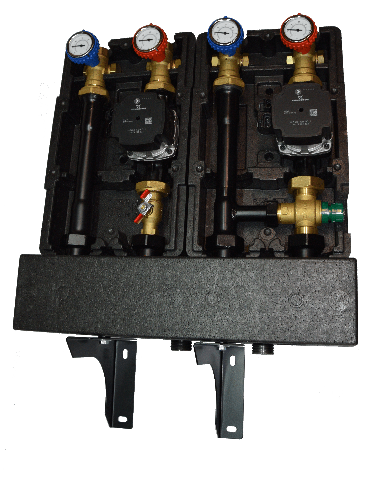

System D2

45 kW

System D2 mit 2 Heizkreisen, davon einer mit thermostatischen Mischventil.

Das System enthält:

1. Zonenverteiler C 60 2 F - DN 25 mit Isolierung

2. Pumpengruppe SA 125 - DN 25 mit Pumpe

3. Pumpengruppe SMTC1 125 - DN 25 mit Pumpe

4. Wandhalterungssatz DELTA für Verteiler

5. Rückschlagventil für Verteiler C 60 - DN 25

656015

Set D2 mit Pumpe Womix Eco Basic 25-6/180

656016

Set D2 mit Pumpe Womix Eco Premium 25-6/180

656017

Set D2 mit Pumpe Wilo Yonos Para 25/6

656011

Set D2 mit Pumpe Grundfos UPM3 Auto L 25-70

System D3

45 kW

System D3 mit 2 Heizkreisen, davon einer mit einem Mischventil und einer mit rotierenden elektrischen Drehantrieb.

Das System enthält:

1. Zonenverteiler C 60 2 F - DN 25

2. Zwei Pumpengruppen SMT 125 DN 25 mit Pumpe

3. Wandhalterungssatz DELTA für Verteiler

4. Zwei Rückschlagventile für Verteiler C 60 - DN 25

5. Zwei Stellantriebe MP 10 - 230/140 mit Adaptern A101

656025

Set D3 mit Pumpe Womix Eco Basic 25-6/180

656026

Set D3 mit Pumpe Womix Eco Premium 25-6/180

656027

Set D3 mit Pumpe Wilo Yonos Para 25/6

656021

Set D3 mit Pumpe Grundfos UPM3 Auto L 25-70

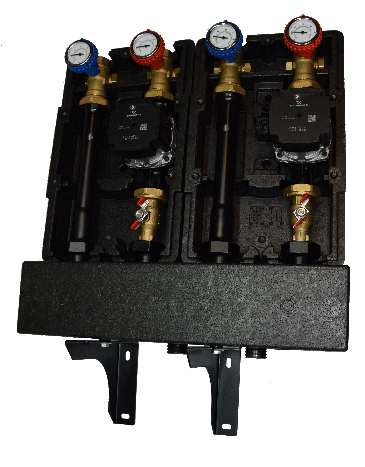

System D4

45 kW

System D4 mit 2 direkten Heizkreisen ohne Mischventil.

Das System enthält:

1. Zonenverteiler C 60 2 F - DN 25 mit Isolierung

2. Zwei Pumpengruppen SA 125 - DN 25 mit Pumpe

3. Wandhalterungssatz DELTA für Verteiler

656035

Set D4 mit Pumpe Womix Eco Basic 25-6/180

656036

Set D4 mit Pumpe Womix Eco Premium 25-6/180

656037

Set D4 mit Pumpe Wilo Yonos Para 25/6

656031

Set D4 mit Pumpe Grundfos UPM3 Auto L 25-70

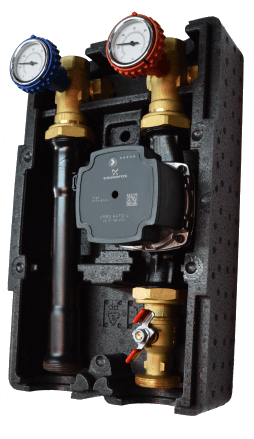

Pumpengruppe

SA 125 DN 25 1"

Die Pumpengruppe SA 125 DN 25 1"

ist ausgestattet mit:

3 Kugelhähnen, davon 2 mit Thermometern (Vor- und Rücklauf) mit eingebautem Rückschlagventil, Isolierung.

Anschluss ist Standard rechts, Seiten können gewechselt werden.

606051

Pumpengruppe SA 125 - DN 25 (1") ohne Pumpe

616051

Pumpengruppe SA 125 - DN 25 (1") mit Pumpe

Womix eco Basic 25-6/181

616052

Pumpengruppe SA 125 - DN 25 (1") mit Pumpe

Womix eco Premium 25 -6/181

616054

Pumpengruppe SA 125 - DN 25 (1") mit Pumpe

Wilo Yonos Para 25/6

616055

Pumpengruppe SA 125 - DN 25 (1") mit Pumpe

Wilo Yonos Para 25/8

616058

Pumpengruppe SA 125 - DN 25 (1") mit Pumpe

Wilo Yonos Pico 25/1-6

616059

Pumpengruppe SA 125 - DN 25 (1") mit Pumpe

Wilo Yonos Pico 25/1-8

606059

Pumpengruppe SA 125 - DN 25 (1") mit Pumpe

Wilo Stratos Pico 25/1-7

616056

Pumpengruppe SA 125 - DN 25 (1") mit Pumpe

Grundfos UPM3 AUTO L 25-71

606055

Pumpengruppe SA 125 - DN 25 (1") mit Pumpe

Grundfos Alpha 2 25 - 61

Technische Daten:

Max Betriebsdruck:

Max Temperatur:

Achsabstand:

Kesselanschluss:

Einbauseite:

Pumpeneinbaulänge: Pumpenanschluss:

8 bar

110°C

125 mm

1 1/2" AG

1" IG

180 mm

1 1/2" AG

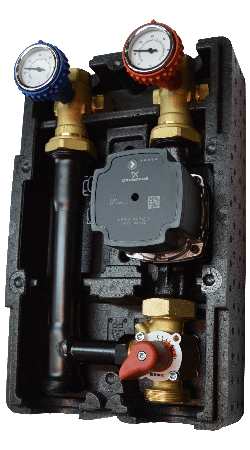

Pumpengruppe

SMT 125 DN 25 1"

Die Pumpengruppe SMT 125 DN 25 1"

ist ausgestattet mit:

2 Kugelhähnen mit Thermometer

(für Vor- und Rücklauf), mit eingebautem Rückschlagventil, Isolierung und 1 drehbarer Mischventil MT 25 Messing mit Bypass.

Option: Antrieb MP 10

Anschluss ist Standard rechts, Seiten können gewechselt werden.

606081

Pumpengruppe SMT 125 - DN 25 (1") ohne Pumpe

616081

Pumpengruppe SMT 125 - DN 25 (1") mit Pumpe

Womix eco Basic 25-6/180

616082

Pumpengruppe SMT 125 - DN 25 (1") mit Pumpe

Womix eco Premium 25-6/180

616084

Pumpengruppe SMT 125 - DN 25 (1”) mit Pumpe

Wilo Yonos Para 25/6

616085

Pumpengruppe SMT 125 - DN 25 (1”) mit Pumpe

Wilo Yonos Para 25/8

616088

Pumpengruppe SMT 125 - DN 25 (1") mit Pumpe

Wilo Yonos Pico 25/1-6

616089

Pumpengruppe SMT 125 - DN 25 (1") mit Pumpe

Wilo Yonos Pico 25/1-8

606089

Pumpengruppe SMT 125 - DN 25 (1") mit Pumpe

Wilo Stratos Pico 25/1-6

616086

Pumpengruppe SMT 125 - DN 25 (1") mit Pumpe

Grundfos UPM3 AUTO L 25-70

606085

Pumpengruppe SMT 125 - DN 25 (1") mit Pumpe

Grundfos Alpha 2 25 - 60

Technische Daten:

Max Betriebsdruck:

Max Temperatur:

Achsabstand:

Kesselanschluss:

Einbauseite:

Pumpeneinbaulänge: Pumpenanschluss:

8 bar

110°C

125 mm

1 1/2" AG

1" IG

180 mm

1 1/2" AG

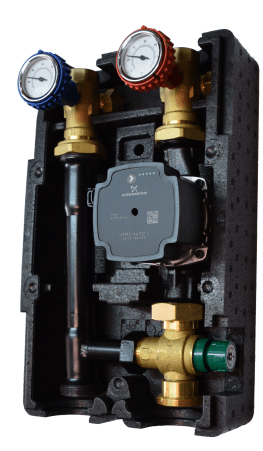

Pumpengruppe SMTC 125 N 25 1"

Die Pumpengruppe

SMTC 125 DN 25 1"

ist ausgestattet mit:

2 Kugelhähnen mit Thermometern (für Vor- und Rücklauf) mit eingebautem Rückschlagventil, Isolierung, 1 Thermostatmischventil 20-47°C für SMTC1 Gruppe

35-60°C für SMTC2 Gruppe

Anschluss ist Standard rechts, Seiten können gewechselt werden.

606071

Pumpengruppe SMTC1 125 - DN 25 (1") ohne Pumpe

616071
