Systeem D tot 45kW
Systeem D 45kW

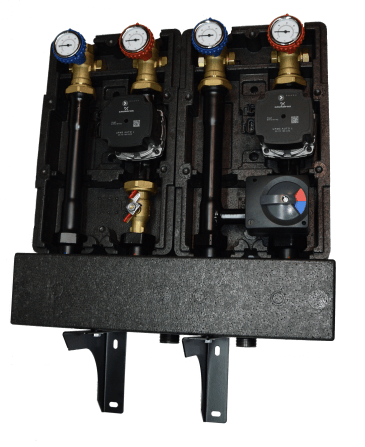

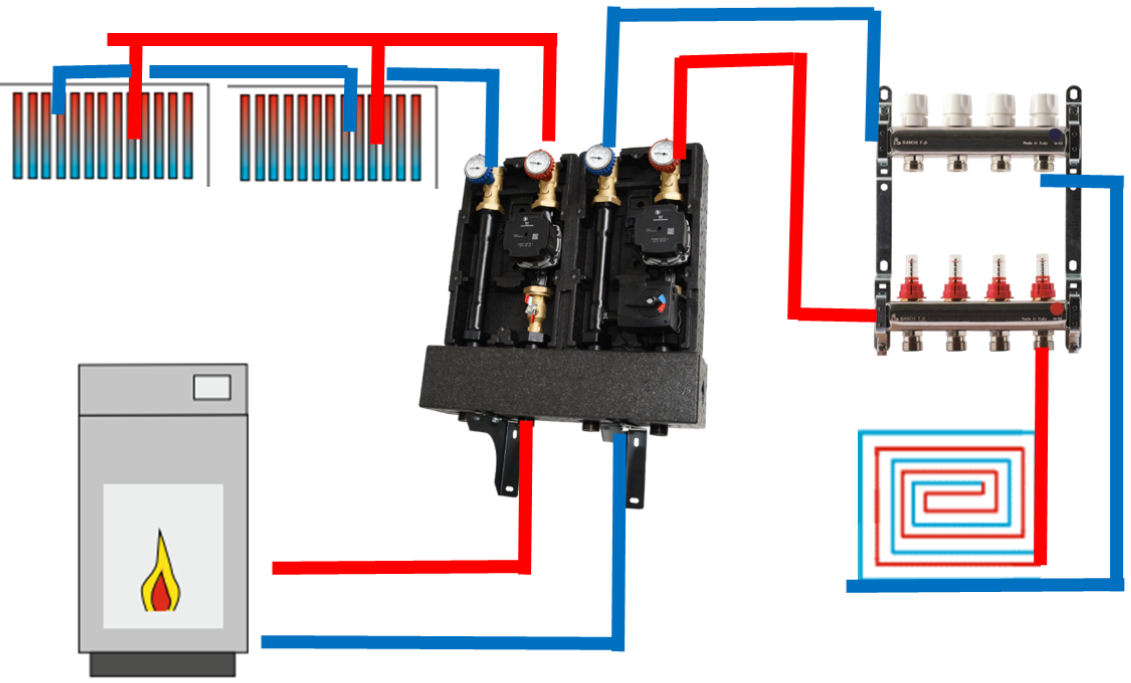

Systeem D1
45 kW
Systeem met 2 verwarmingscircuits,
waaronder een met een elektrische mengklep met actuator.
Het systeem bevat:
1. Zone-manifold C 60 2 F - DN 25
2. Groep SA 125 - DN 25 met pomp
3. Groep SMT 125 DN 25 met pomp
4. Muurbevestigingsset DELTA voor manifold
5. Terugslagklep naar het verdeelstuk C 60 - DN 25
6. Actuator MP 10 - 230/140 met adapter A 101
656007
Set D1 met pomp Wilo Yonos Para 25/6
656001
Set D1 met pomp Grundfos UPM3 Auto L 25-70

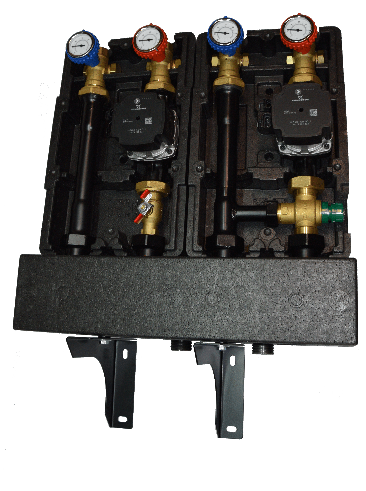

Systeem D2
45 kW
Systeem met 2 verwarmingscircuits,
waarvan een met thermostatisch mengventiel
Het systeem bevat:
1. Zone-manifold C 60 2 F - DN 25
2. Groep SA 125 - DN 25 met pomp
3. Groep SMTC1 125 - DN 25 met pomp
4. Muurbevestigingsset DELTA voor manifold
5. Terugslagklep naar het verdeelstuk C 60 - DN 25
656017
Set D2 met pomp Wilo Yonos Para 25/6
656011
Set D2 met pomp Grundfos UPM3 Auto L 25-70

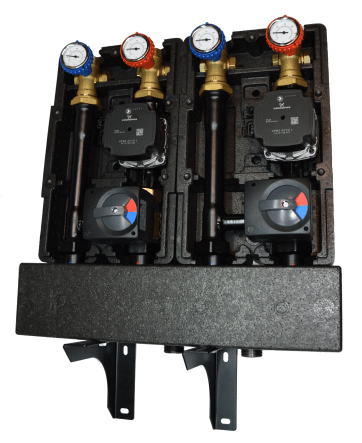

Systeem D3
45 kW
Systeem met 2 verwarmingscircuits,
met een mengklep en een roterende elektrische actuator
Het systeem bevat:
1. Zone-manifold C 60 2 F - DN 25
2. Twee groepen SMT 125 DN 25 met pomp
3. Muurbevestigingsset DELTA voor manifold
4. Twee terugslagkleppen op verdeelstuk C60-DN 25
5. Twee actuators MP 10 - 230/140 met adapters A101
656027
Set D3 met pomp Wilo Yonos Para 25/6
656021
Set D3 met pomp Grundfos UPM3 Auto L 25-70

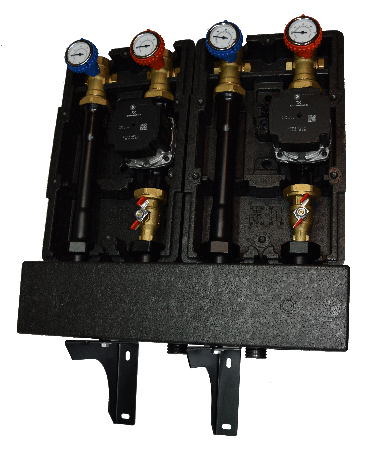

Systeem D4
45 kW
Systeem met 2 directe verwarmingscircuits
zonder mengklep
Het systeem bevat:
1. Zone-manifold C 60 2 F - DN 25
2. Twee groepen SA 125 - DN 25 met pomp
3. Muurbevestigingsset DELTA voor manifold
656037
Set D4 met pomp Wilo Yonos Para 25/6
656031
Set D4 met pomp Grundfos UPM3 Auto L 25-70

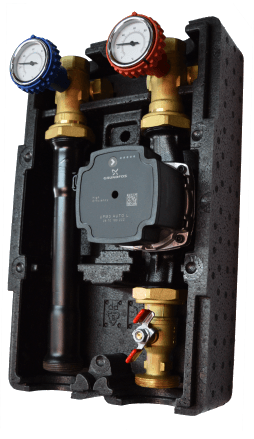

Pompgroep
SA 125 DN25 1"
De pompgroep SA125 DN25 1"
is voorzien van:
3 kogelkranen waarvan 2 met thermometers (voor aanvoer en retour) met ingebouwde terugslagklep en Isolatie.
Aanvoer is standaard rechts, maar kan worden gewijzigd.
606051
Pompgroep SA 125 - DN 25 (1") zonder pomp
616054
Pompgroep SA 125 - DN 25 (1”)
met pump Wilo Yonos Para 25/6
616055
Pompgroep SA 125 - DN 25 (1”)
met pump Wilo Yonos Para 25/8
Technische gegevens:
Max Werkdruk:
Max Temperatuur:
H.o.H.:
Aansluiting Boiler:
Installatiezijde:
Pompinbouwlengte:
Aansluiting pomp:
110°C
125mm
11/2 Buitendraad
1" BInnendraad
180mm
11/2" Buitendraad

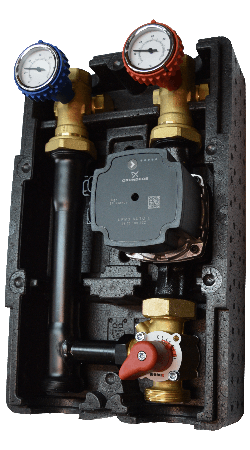

Pompgroep
SMT 125 DN25 1"
De pompgroep SMT125 DN25 1"
Is voorzien van:
2 kogelkranen met thermometers (voor aanvoer en retour)
retour met ingebouwde terugslagklep,
Isolatie
1 mixventiel MT 25 Messing met by-pass
Optioneel: Actuator MP10
Aanvoer is standaard rechts, maar kan worden gewijzigd.
De pompgroep SMT125 DN25 1"
Is voorzien van:
2 kogelkranen met thermometers (voor aanvoer en retour)
retour met ingebouwde terugslagklep,
Isolatie
1 mixventiel MT 25 Messing met by-pass
Optioneel: Actuator MP10
606081
Pompgroep SMT 125 - DN 25 (1") zonder pomp
616084
Pompgroep SMT 125 - DN 25 (1”)
met pomp Wilo Yonos Para 25/6
616085
Pompgroep SMT 125 - DN 25 (1”)
met pomp Wilo Yonos Para 25/8
616086
Pompgroep SMT 125 - DN 25 (1") met pomp Grundfos UPM3 AUTO L 25-70
Technische gegevens:
Max Werkdruk:
Max Temperatuur:
H.o.H.:
Aansluiting Boiler:
Installatiezijde:
Pompinbouwlengte:
Aansluiting pomp:
110°C
125mm
11/2" Buitendraad
1" Binnendraad
180mm
11/2" Buitendraad

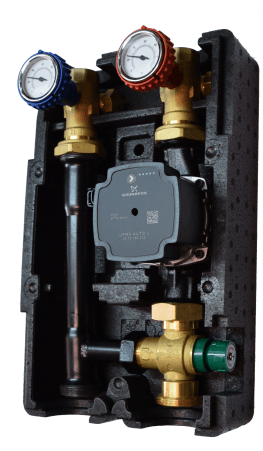

Pompgroep
SMTC 125 DN25 1"
De pompgroep SMTC 125 DN25 1"
is voorzien van:
2 kogelkranen met thermometers
(voor aanvoer en retour) met ingebouwde terugslagklep
Isolatie
1 thermostatisch mixventiel
20-47°C voor
SMTC1 groep
35-60°C voor
SMTC2 groep
Aanvoer is standaard rechts, maar kan worden gewijzigd.
606071
pompgroep SMTC1 125 - DN 25 (1") zonder pomp
616074
pompgroep SMTC1 125 - DN 25 (1”)
met pomp Wilo Yonos Para 25/6
616075
pompgroep SMTC1 125 - DN 25 (1”)
met pomp Wilo Yonos Para 25/8
616076
pompgroep SMTC1 125 - DN 25 (1")
met pomp Grundfos UPM3 AUTO L 25-70
606091
pompgroep SMTC2 125 - DN 25 (1") zonder pomp
616094
pompgroep SMTC2 125 - DN 25 (1”)
met pomp Wilo Yonos Para 25/6
616095
pompgroep SMTC2 125 - DN 25 (1”)
met pomp Wilo Yonos Para 25/8
616096
pompgroep SMTC2 125 - DN 25 (1")
met pomp Grundfos UPM3 AUTO L 25-70
Technische gegevens:
Max Werkdruk:
Max Temperatuur:
H.o.H.:
Aansluiting Boiler:
Installatiezijde:
Pompinbouwlengte:
Aansluiting pomp:
KV mixventiel:
110°C
125mm
11/2" Buitendraad
1" Binnendraad
180mm
11/2" Buitendraad
2,7
Technische gegevens:
Stroomverbruik:
Aansluitkabel:
Rotatiehoek:
Geluid:
Beschermingsklasse:
Temperatuur range:
Gewicht:
3x0,75mm2 lengte 2mtr
90°
Max 35dB
IP40
0-50°C
350 gram
401011
401012
401041
401031
Actuator MP 10 met adapter A101- 10Nm
Actuator MP 10 met adapter A101- 10Nm
Actuator MP 10 met adapter A101- 10Nm
Actuator MP 15 met adapter A101- 15Nm
Opening
70s /90°
140s /90°
140s /90°
140s /90°
140s /90°
Voltage
230V-50Hz
230V-50Hz
24V-50Hz
24V-50Hz
230V-50Hz
