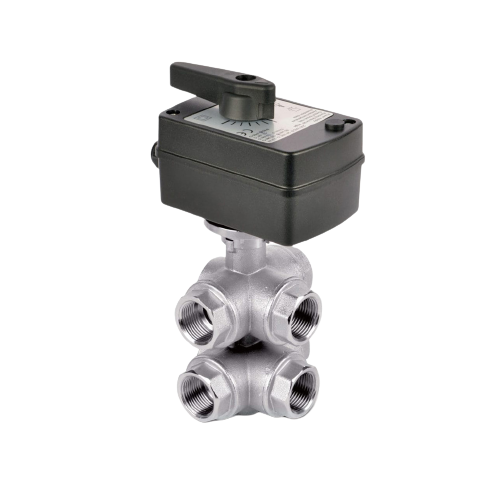

Kogelkraan 6 Voudig

Deze kogelkraan kan worden

ingezet voor bijvoorbeeld stadsverwarming of warmtepompsystemen

Technische gegevens:

Werktemperatuur:-10°C tot 100°C

Max druk: 16Bar

Max differentiële druk: 2 Bar

Aansluiting DN: 3/4"

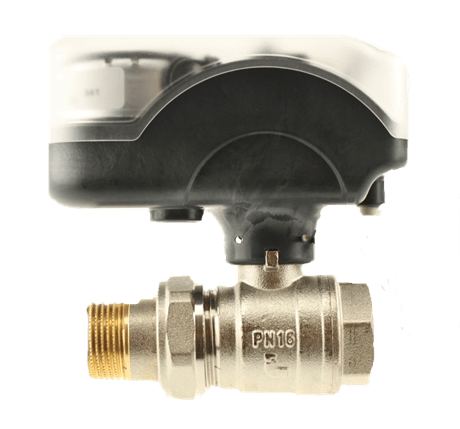

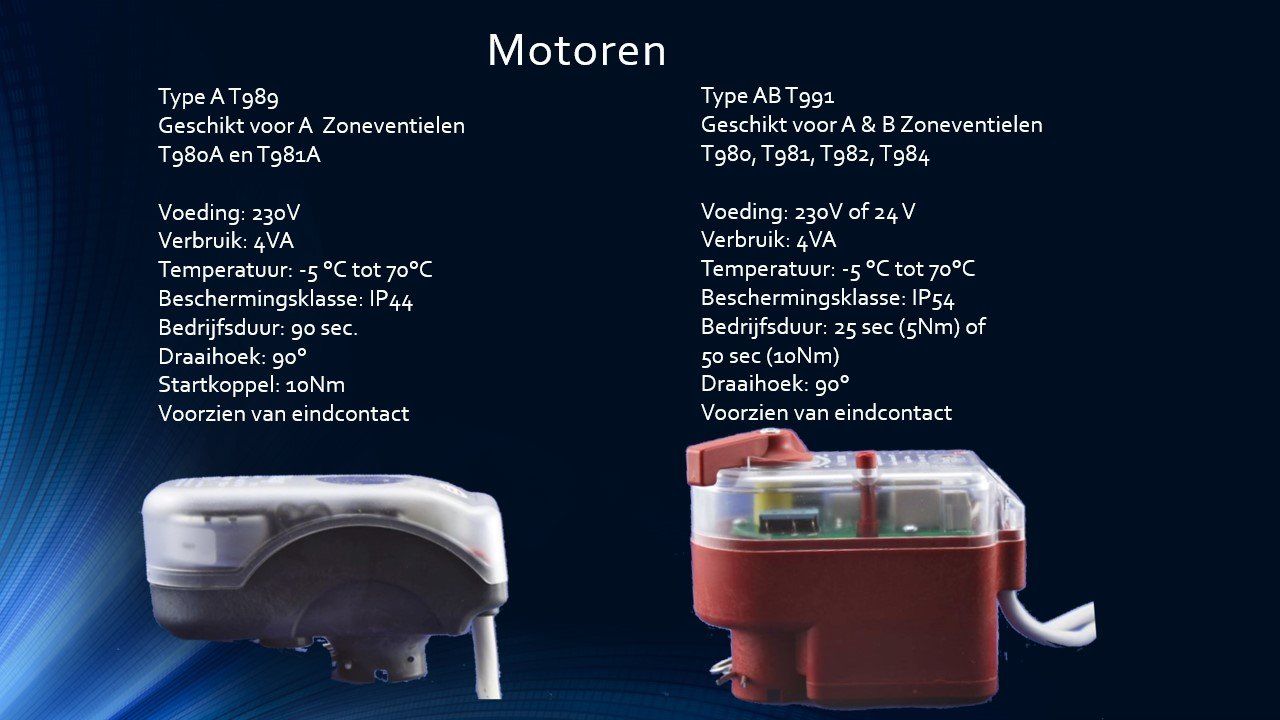

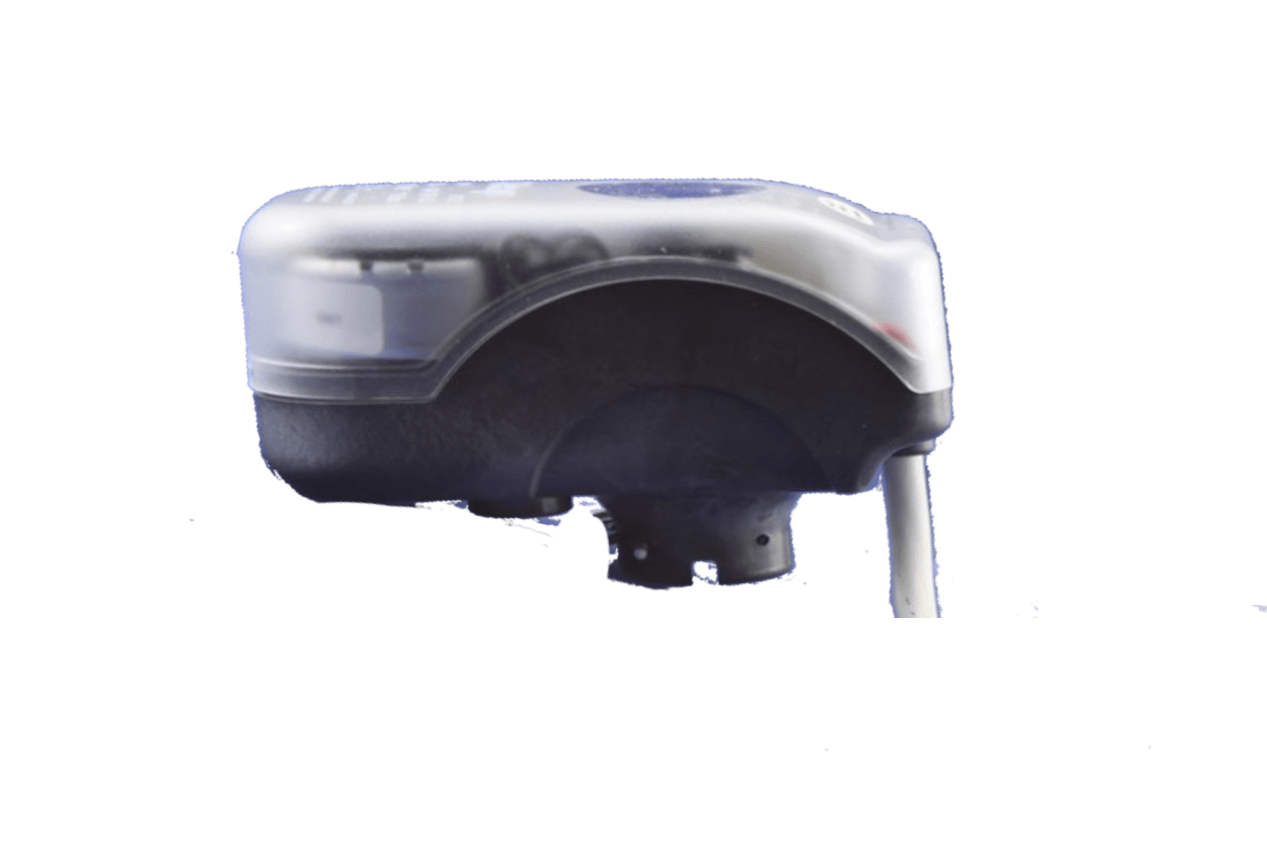

T989A Motor voor Zoneventiel A​

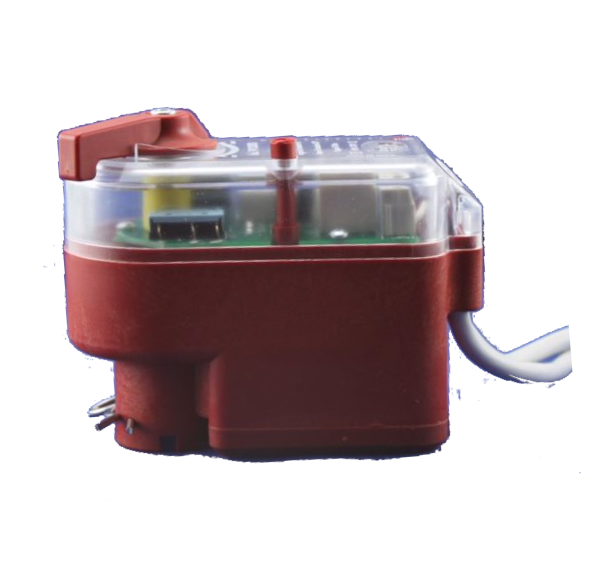

T991AB23025 Motor voor Zoneventiel A of B 230V 25sec​

T991AB23050 Motor voor Zoneventiel A of B 230V 50sec​

T991AB24 Motor voor Zoneventiel A of B  24V 50sec​

​

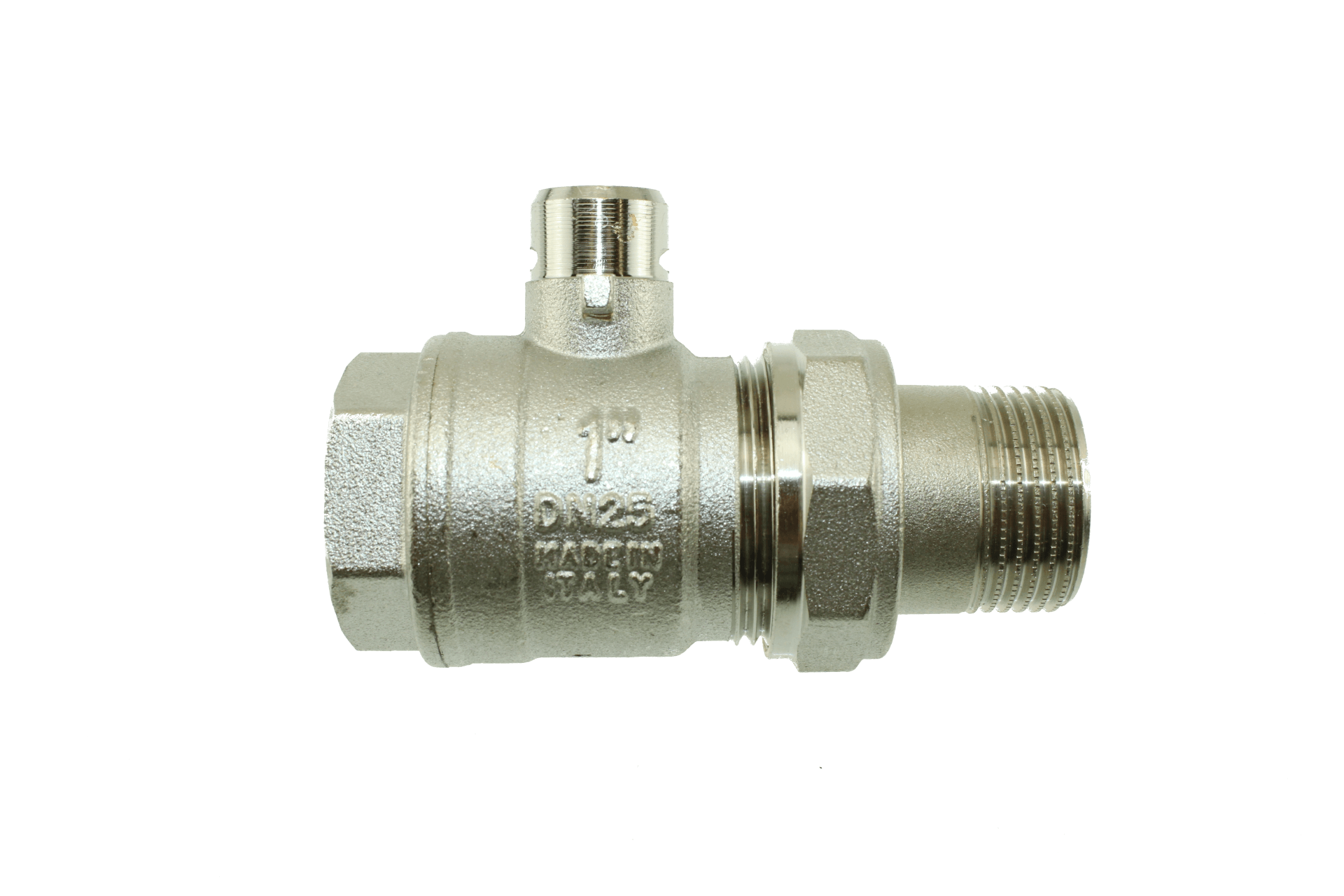

T980A0505     Zoneventiel 2V ¾” ​

T980A0606 Zoneventiel 2V 1”​

T971A0505     Zoneventiel 2V ¾” ​

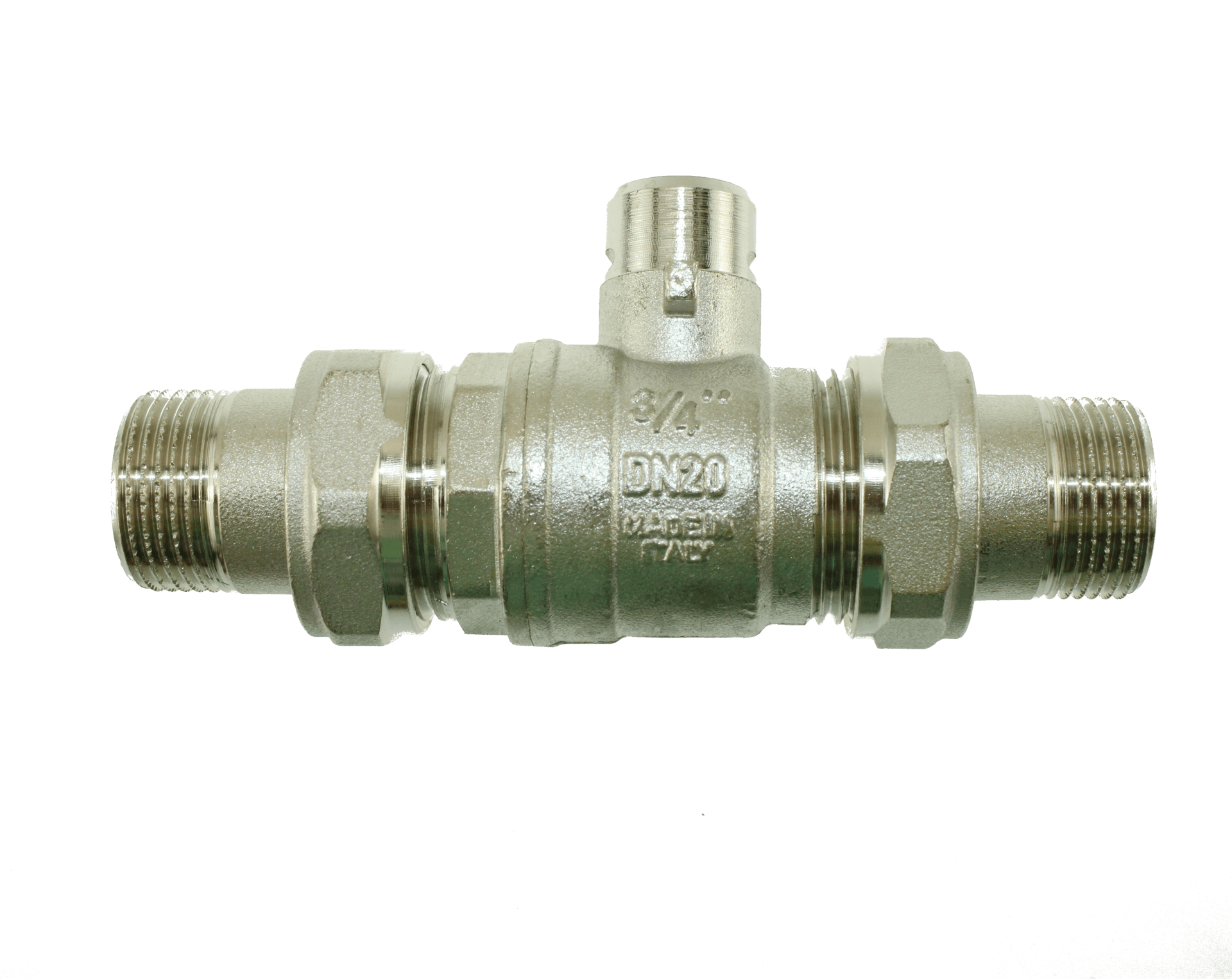

T981A0606     Zoneventiel 2V 1”​

​

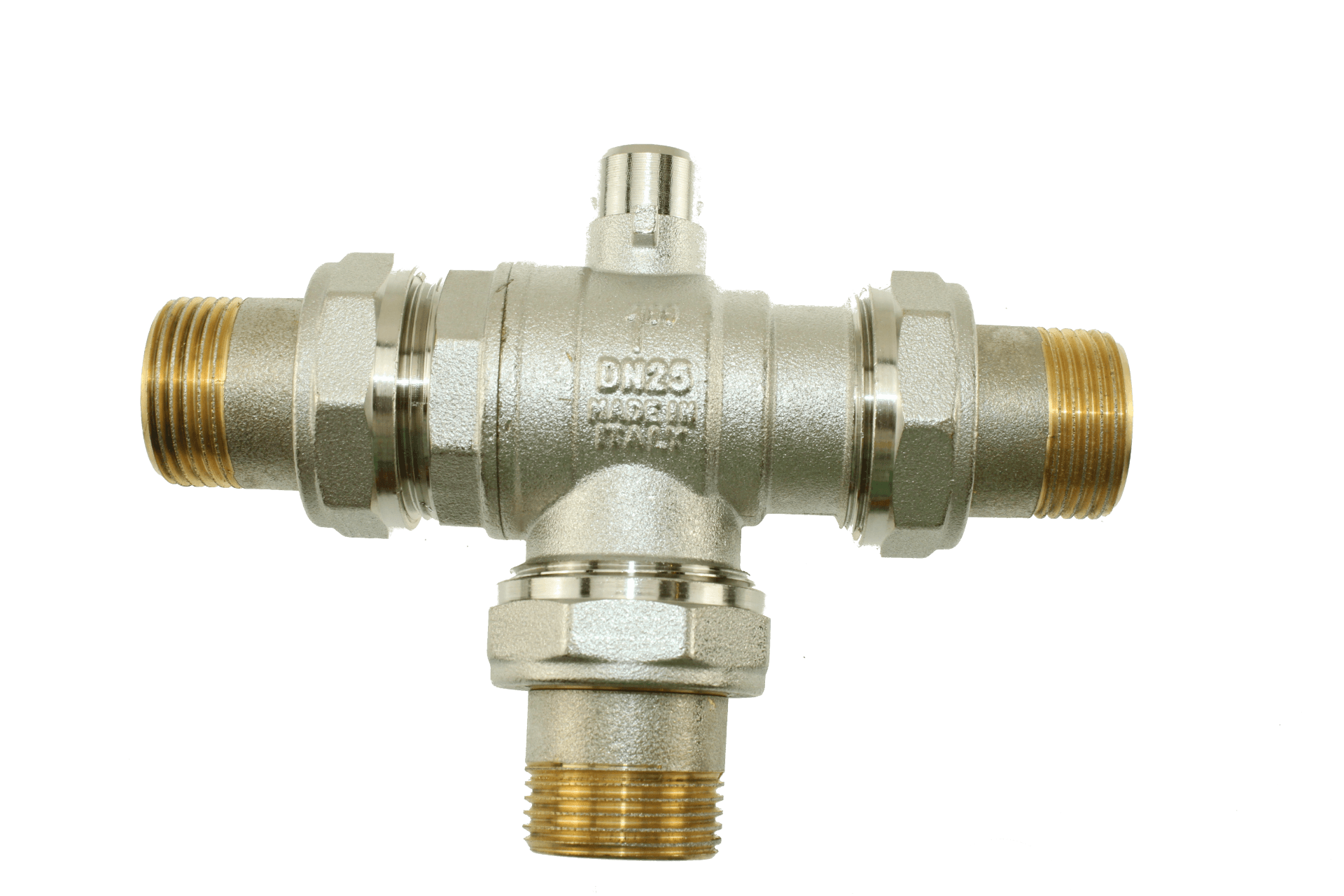

T982B0505     Zoneventiel 3V ¾” ​

T982B0606     Zoneventiel 3V 1”​

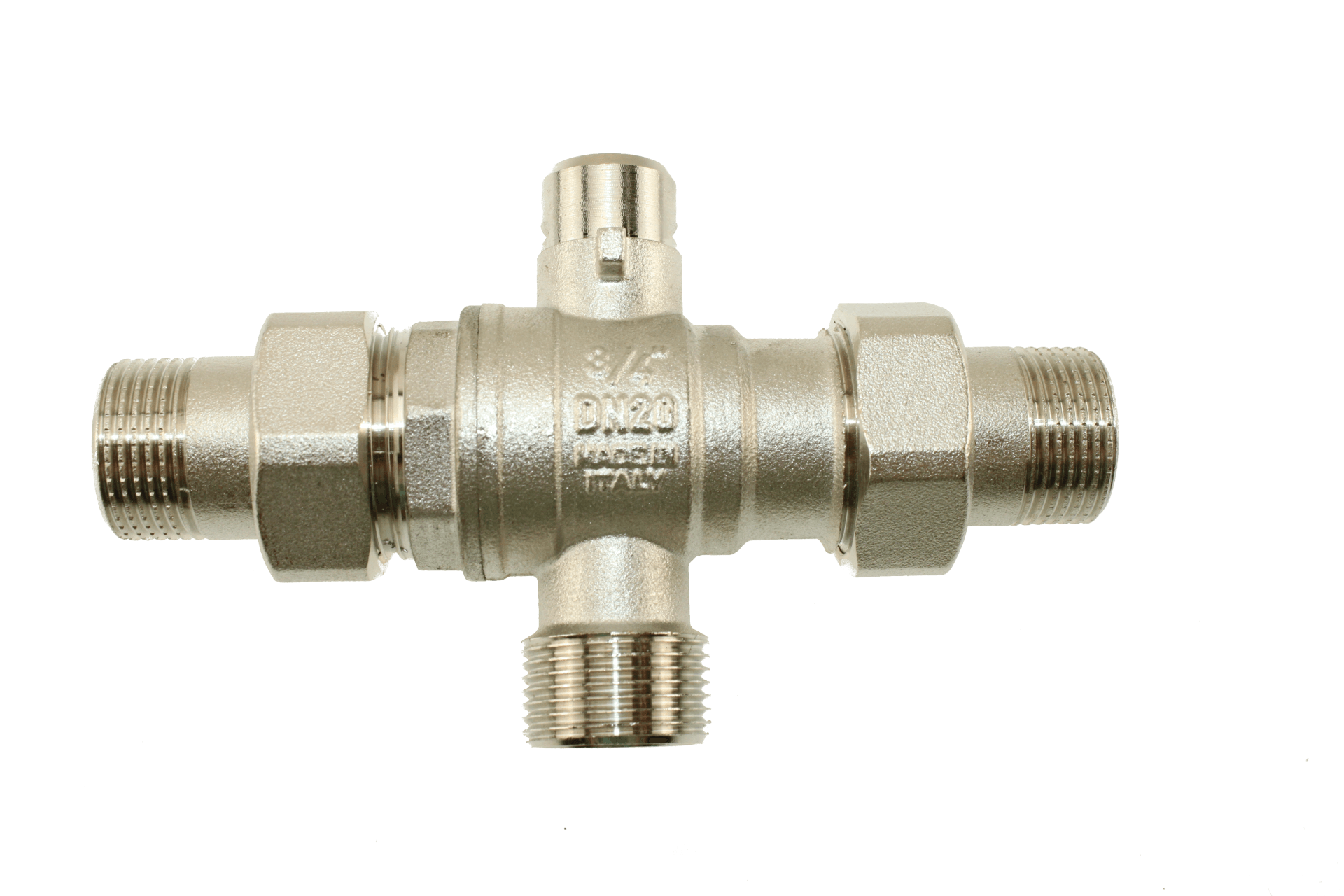

T984B0505     Zoneventiel 3V ¾” ​

T984B0606     Zoneventiel 3V 1”

Ook verkrijgbaar met een 22mm knel aansluiting voor direct aan te sluiten op een koperbuis.

T700A2222      Zoneventiel A 2V met 22mm knelaansluiting

T700B222222  Zoneventiel B 3V met 22mm knelaansluiting

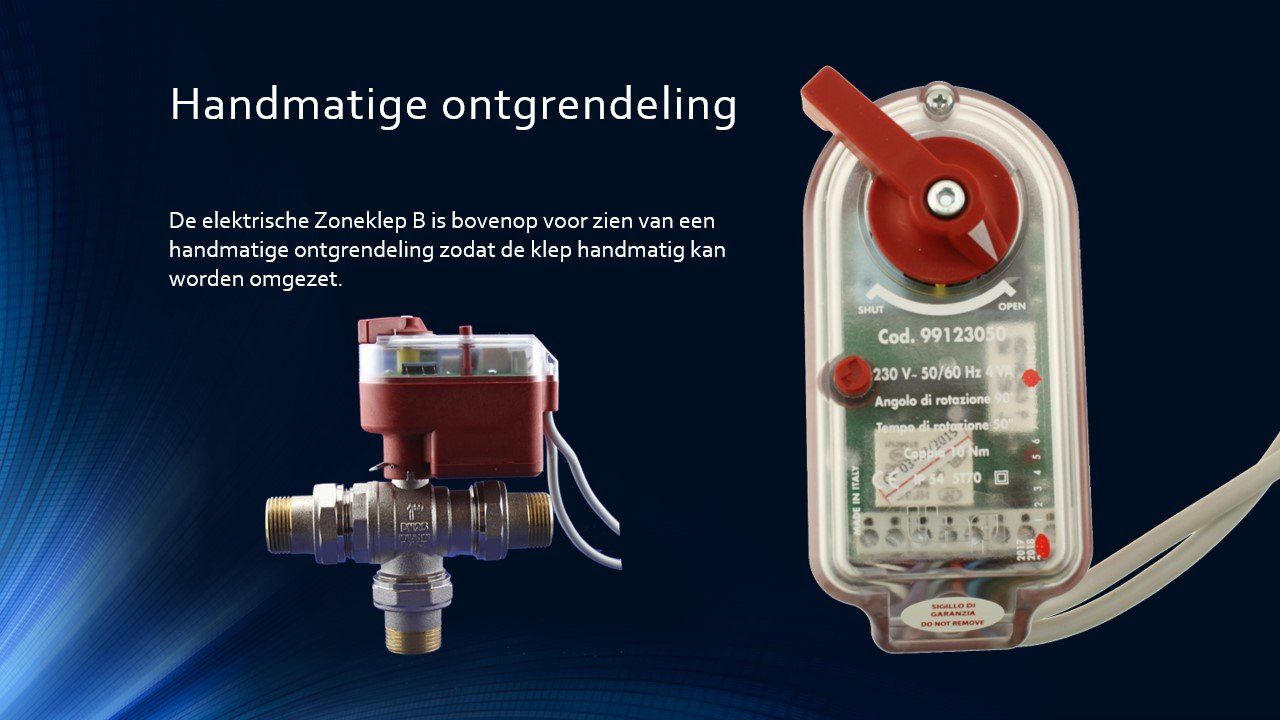

De door de motor geactiveerde kogelkraan kan in meerdere sectoren van de installatietechniek worden gebruikt. De gemotoriseerde klep kan gebruikt worden voor enkele of meervoudige verwarmingssystemen te reguleren met o.a. alternatieve energiebronnen of systemen met koude en warme vloeistoffen. Het is mogelijk om de servobesturing te verwijderen en d.m.v. een 8mm sleutel de klep handmatig te bedienen.

De MKK kleppen kunnen in iedere positie worden geïnstalleerd (horizontaal en verticaal) op voorwaarde dat ze in zichtbare en toegankelijke positie geplaatst worden.

Voordelen gemotoriseerde kogelkranen:

Door de motor kan bespaard worden op energie, water en tijd.

Demontage van klep gaat eenvoudig zonder het systeem te legen,

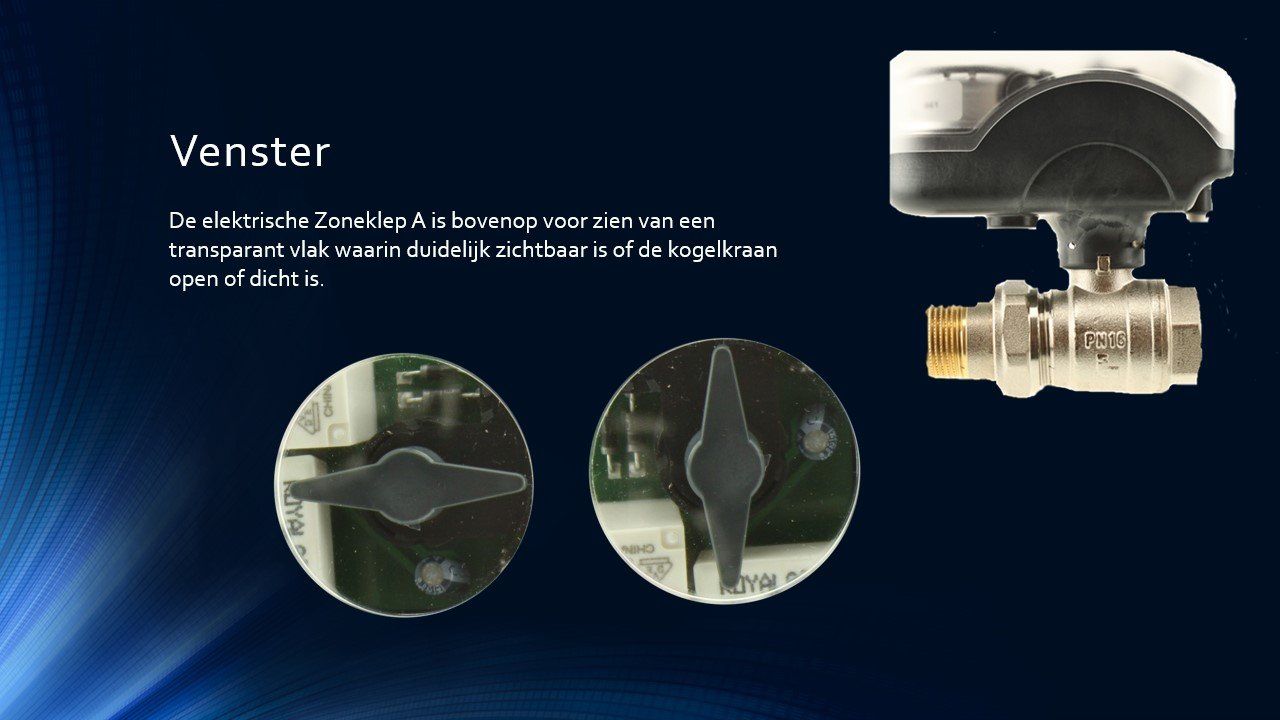

LED indicator met geel licht (Indien LED uit kogelkraan gesloten)

Wanneer de klep sluit veroorzaakt dit geen waterslag en

Beschermt het systeem tegen overbelasting.

​

Technische gegevens kogelkraan:

Behuizing: Messing Vernikkeld

Kogel: Messing verchroomd

Vloeistoftemperatuur: 0°C tot 100°C

Werkdruk: PN16

Maximale verschildruk 10 bar



Technische gegevens Motor:

Voedingsaansluiting 1-4:        230 Vac of 24Vac

Beschermingsklasse:            IP 44

Temperatuur:                   -5°C max 55°C

Artikelnummer       Omschrijving                                          Maat    Voltage

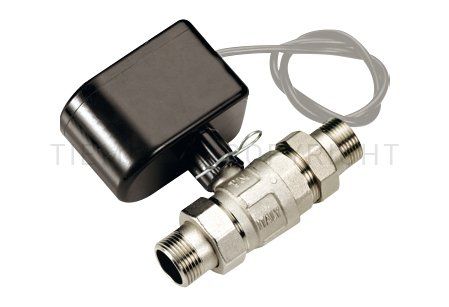

KKM2133N05-230  Gemotoriseerde kogelkraan Bu x Bu  ¾"  DN20     230Vac

KKM2133N06-230  Gemotoriseerde kogelkraan Bu x Bu   1"  DN25     230Vac

 Artikelnummer       Omschrijving                              Voltage   Sluitingstijd

MT9535230            Motor 230V voor MKK2133            230Vac   40sec (8Nm)

MT9535024            Motor  24V voor MKK2133               24Vac   40sec (8Nm)

Artikelnummer       Omschrijving                                           Maat   Voltage

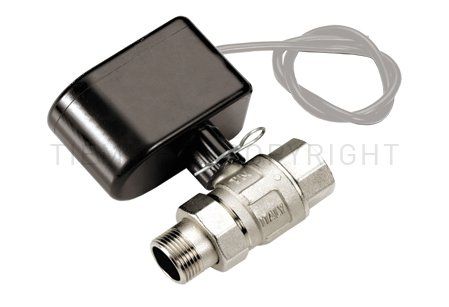

KKM2138N04-230  Gemotoriseerde kogelkraan  Bi x Bu  1/2"  DN15   230Vac

KKM2138N05-230  Gemotoriseerde kogelkraan  Bi x Bu   ¾"   DN20   230Vac

KKM2138N06-230  Gemotoriseerde kogelkraan  Bi x Bu  1"     DN25   230Vac

KKM2138N07-230  Gemotoriseerde kogelkraan  Bi x Bu  11/4"DN32   230Vac

KKM2138N04-24    Gemotoriseerde kogelkraan  Bi x Bu  1/2"  DN15     24Vac  KKM2138N05-24    Gemotoriseerde kogelkraan  Bi x Bu  ¾"    DN20     24Vac

KKM2138N06-24    Gemotoriseerde kogelkraan  Bi x Bu  1"     DN25     24Vac

KKM2138N07-24    Gemotoriseerde kogelkraan  Bi x Bu  11/4"DN32     24Vac

 Artikelnummer       Omschrijving                              Voltage   Sluitingstijd

MT9535230            Motor 230V voor MKK2133            230Vac   40sec (8Nm)

MT9535024            Motor  24V voor MKK2133               24Vac   40sec (8Nm)

Artikelnummer       Omschrijving                                           Maat   Voltage

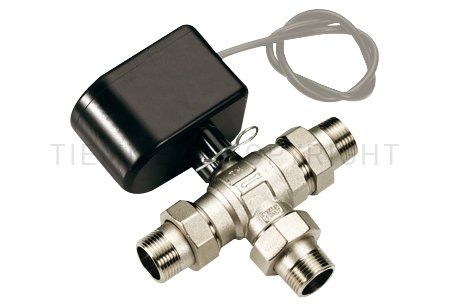

KKM2137N05-230  Gemotoriseerde kogelkraan  Bu x Bu  ¾"  DN20    230Vac

KKM2137N06-230  Gemotoriseerde kogelkraan  Bu x Bu  1"   DN25    230Vac

KKM2137N05-230  Gemotoriseerde kogelkraan  Bu x Bu  ¾"  DN20      24Vac

KKM2137N06-230  Gemotoriseerde kogelkraan  Bu x Bu  1"   DN25      24Vac

 Artikelnummer       Omschrijving                              Voltage   Sluitingstijd

MT9536230        Motor 230V voor MKK2137                 230Vac     40sec (8Nm)

MT9536024        Motor  24V voor MKK2137                    24Vac     40sec (8Nm)

Artikelnummer       Omschrijving                                           Maat   Voltage

MKK2134N05-230  Gemotoriseerde kogelkraan  Bu x Bu  ¾"  DN20    230Vac

MKK2134N06-230  Gemotoriseerde kogelkraan  Bu x Bu  1"   DN25    230Vac

MKK2134N05-230  Gemotoriseerde kogelkraan  Bu x Bu  ¾"  DN20      24Vac

MKK2134N06-230  Gemotoriseerde kogelkraan  Bu x Bu  1"   DN25      24Vac

 Artikelnummer       Omschrijving                              Voltage   Sluitingstijd

MT9537230        Motor 230V voor MKK2134                230Vac     80sec (8Nm)

MT9537024        Motor  24V voor MKK2134                   24Vac     80sec (8Nm)

Artikelnummer       Omschrijving                                           Maat   Voltage

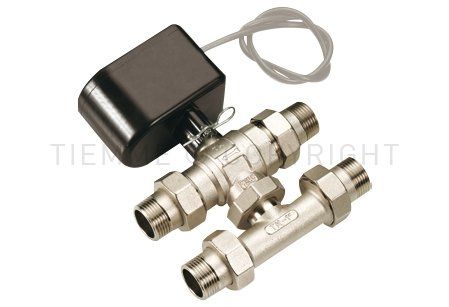

MKK2136N05-230  Gemotoriseerde kogelkraan  Bu x Bu  ¾"   DN20   230Vac

MKK2136N06-230  Gemotoriseerde kogelkraan  Bu x Bu  1"    DN25   230Vac

MKK2136N05-24    Gemotoriseerde kogelkraan  Bu x Bu  ¾"   DN20     24Vac  MKK2136N06-24    Gemotoriseerde kogelkraan  Bu x Bu  1"    DN25     24Vac

 Artikelnummer       Omschrijving                              Voltage   Sluitingstijd

MT9536230        Motor 230V voor MKK2136                 230Vac     40sec (8Nm)

MT9536024        Motor   24V voor MKK2136                   24Vac     40sec (8Nm)

Elektrische Aansluiting

-Zorg ervoor dat de ingangsspanning overeenkomt met die technische     kenmerken

- Bij installatie in een kast is ventilatie noodzakelijk om een te sterke temperatuurstijging te voorkomen.

Blauw (Nul)

Zwart Ketel

Zwart Ketel

Bruin (Phase)

Grijs (Thermostaat )

Installatie instructies kkm kogelkranen

•De kleppen kunnen in elke positie worden geïnstalleerd (horizontaal en verticaal) op voorwaarde dat ze in een zichtbare en toegankelijke positie worden geplaatst en het openen / sluiten moet eenvoudig en volledig kunnen worden uitgevoerd.

•Anders dan vermeld, om de klep te sluiten moet de hendel met de klok mee worden gedraaid en tegen de klok in om hem te openen.

•Indien geen specifieke markeringen op het klephuis (pijlen) staan aangegeven, is er geen klepstroomrichting.

•Het systeem moet worden ontworpen en gerealiseerd om elke spanning te vermijden die de klep/ afdichting  zou kunnen beschadigen.

•Alle installatiewerkzaamheden moeten worden uitgevoerd met behulp van correct gereedschap.

•De aansluitingen moeten zodanig zijn dat de afdichting wordt gegarandeerd, maar zonder enige schade aan de klep of fittingen.

•Na voltooiing van de installatie is het noodzakelijk om de afdichtingen te verifiëren volgens technische specificaties en / of wat vereist is door de landelijke voorschriften.

•De klep mag niet gedurende een lange periode in de tussenstand worden gehouden om beschadiging van de klepafdichtingen te voorkomen.

•Als de klep lange tijd niet is gebruikt, kan het moeilijk zijn om hem te bedienen, daar kan men een lange hendel gebruiken.

•Om de klep en afdichtingen in goede staat te houden, wordt aanbevolen om een filter stroomopwaarts te plaatsen om onzuiverheden te stoppen.
