Presblock kunststof verdelers
MODULERE
VERTEILER

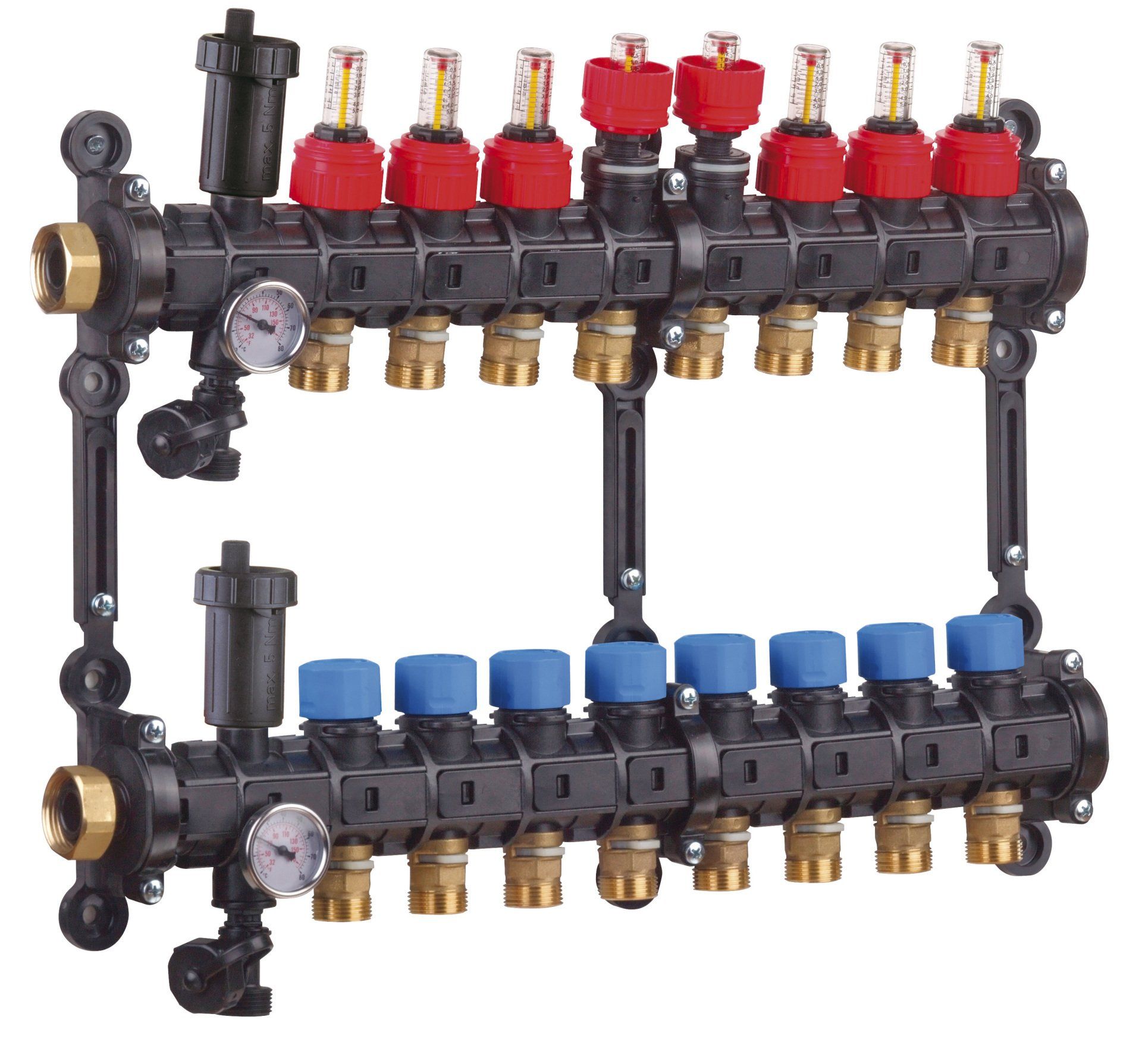

Der modulare Verteiler besteht aus verschiedenen Kunststoffmodulen und ermöglicht die Montage nach Ihren Wünschen. Es ist möglich, den Verteiler in verschiedenen Anschlüssen wie Euroconus, Push-in für Multilayer, Push-in für Kunststoffrohre und Push-in Duo-Kupplungen zu beziehen.
Durch die Verwendung der Duo-Anschlüsse (8, 10,3 und 12 mm) kann der Verteiler sogar verdoppelt werden.
Verteiler besteht aus:
Durchflussmesser Stellantriebsanschluss
Manuelle Entlüftung
Endkappe mit 1/2 "Anschluss möglich
Schwenkanschluss 1" oder 11/4" Halterung 2 x
Bei mehr als 8 Gruppen empfehlen wir den Einbau einer zusätzlichen Halterung!
Artikelnummer
V30100002
V30100003
V30100004
V30100005
V30100006
V30100007
V30100008
V30100009
V30100010
V30100011
V30100012
V30100013
V30100014
V30100015
V30100002
V30100003
V30100004
V30100005
V30100006
V30100007
V30100008
V30100009
V30100010
V30100011
V30100012
V30100013
V30100014
V30100015
Gruppen
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Größe
1" x ....
1" x....
1" x....
1" x ....
1" x....
1" x ....
1" x....
1" x....
1 1/4" x....
1 1/4" x....
1 1/4" x....
1 1/4" x....
1 1/4" x....
1 1/4" x....
....Die Ausgangsgröße hängt von der Wahl Ihrer Verbinder / Ihres Schlauches ab.
Verteiler besteht aus:
Durchflussmesser
Stellantriebsanschluss
Automatische Entlüftung
Endkappe mit 1/2" Anschluss möglich
Schwenkanschluss 1" oder 11/4"
Halterung 2 x
Bei mehr als 8 Gruppen empfehlen wir den Einbau einer zusätzlichen Halterung!
Artikelnummer
V30200002
V30200003
V30200004
V30200005
V30200006
V30200007
V30200008
V30200009
V30200010
V30200011
V30200012
V30200013
V30200014
V30200015
Gruppen
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Größe
1" x ....
1" x....
1" x....
1" x ....
1" x....
1" x ....
1" x....
1" x....
1 1/4" x....
1 1/4" x....
1 1/4" x....
1 1/4" x....
1 1/4" x....
1 1/4" x....
....Die Ausgangsgröße hängt von der Wahl Ihrer Verbinder / Ihres Schlauches ab.
Verteiler besteht aus:
Durchflussmesser
Stellantriebanschluss
Manuelle Entlüftung
Endkappe mit 1/2 "Anschluss möglich
Schwenkanschluss 1" oder 11/4" Halterung 2 x
Wilo Yonos Pico Pumpe
ESBE Thermomischventil
Bei mehr als 8 Gruppen empfehlen wir den Einbau einer zusätzlichen Halterung!
Artikelnummer
V31100002
V31100003
V31100004
V31100005
V31100006
V31100007
V31100008
V31100009
V31100010
V31100011
V31100012
V31100013
V31100014
V31100015
Gruppen
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Größe
1" x ....
1" x ....
1" x ....
1" x ....
1" x ....
1" x ....
1" x ....
1" x ....
1 1/4" x ....
1 1/4" x ....
1 1/4" x ....
1 1/4" x ....
1 1/4" x ...
1 1/4" x ....
.... Die Ausgangsgröße hängt von der Wahl Ihrer Verbinder / Ihres Schlauches ab.
Verteiler besteht aus:
Durchflussmesser
Stellantriebsanschluss Automatische Entlüftung Endkappe mit 1/2 "Anschluss möglich
Schwenkanschluss 1" oder 11/4" Halterung 2 x
Wilo Yonos Pico Pumpe
ESBE Thermomischventil
Bei mehr als 8 Gruppen empfehlen wir den Einbau einer zusätzlichen Halterung!
Artikelnummer
V31200002
V31200003
V31200004
V31200005
V31200006
V31200007
V31200008
V31200009
V31200010
V31200011
V31200012
V31200013
V31200014
V31200015
V31200002
V31200003
V31200004
V31200005
V31200006
V31200007
V31200008
V31200009
V31200010
V31200011
V31200012
V31200013
V31200014
V31200015
Gruppen
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Größe
1" x ....
1" x ....
1" x ....
1" x ....
1" x ....
1" x ....
1" x ....
1" x ....
1 1/4" x ....
1 1/4" x ....
1 1/4" x ....
1 1/4" x ....
1 1/4" x ...
1 1/4" x ....
.... Die Ausgangsgröße hängt von der Wahl Ihrer Verbinder / Ihres Schlauches ab.
Anschlussmöglichkeiten und Komponenten
MODACBL

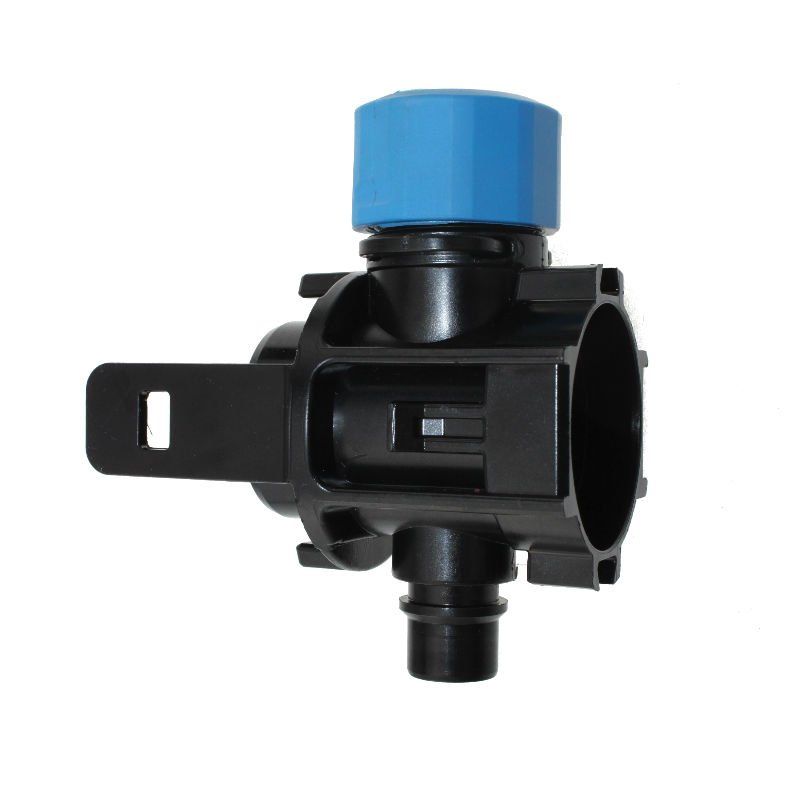

Stellantrieb Modul
MODFM05

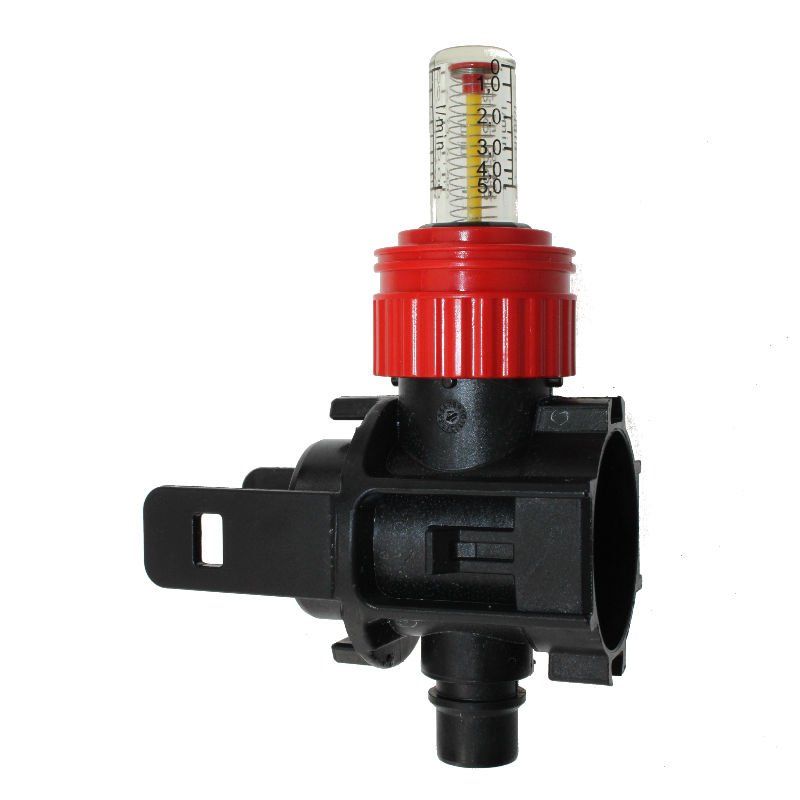

Durchflussmesser Modul

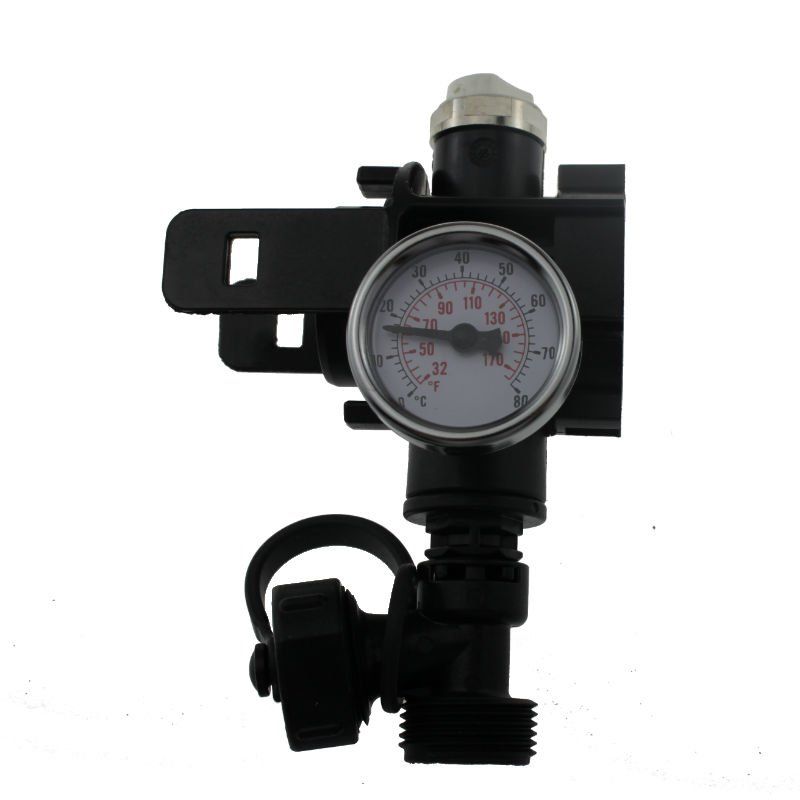

MODOV07 Entlüftungsfüllmodul
MODZ

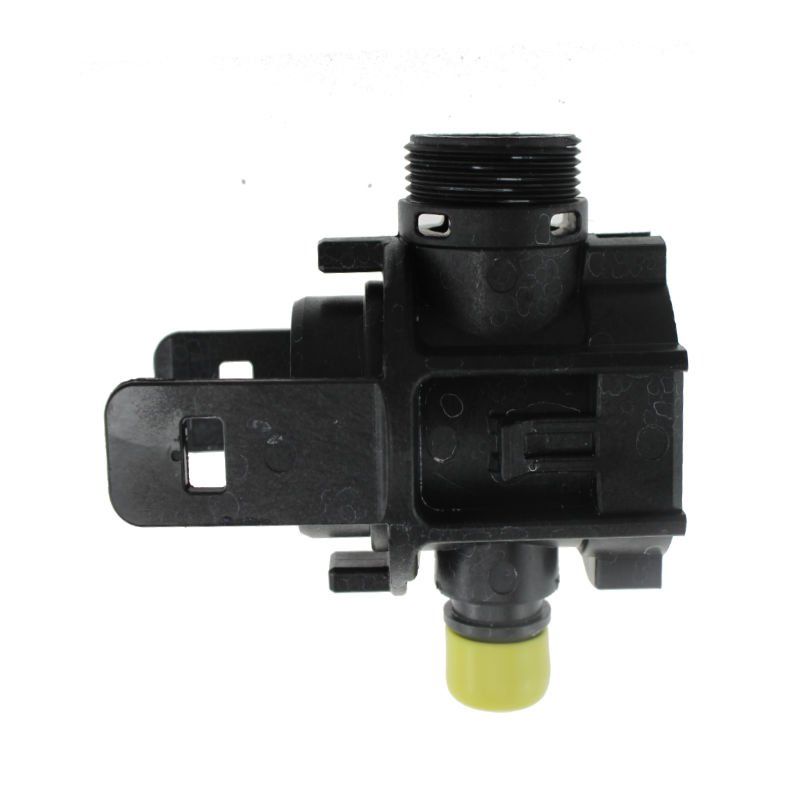

Modul ohne Stellantrieb - Durchflussmesser
MODW06

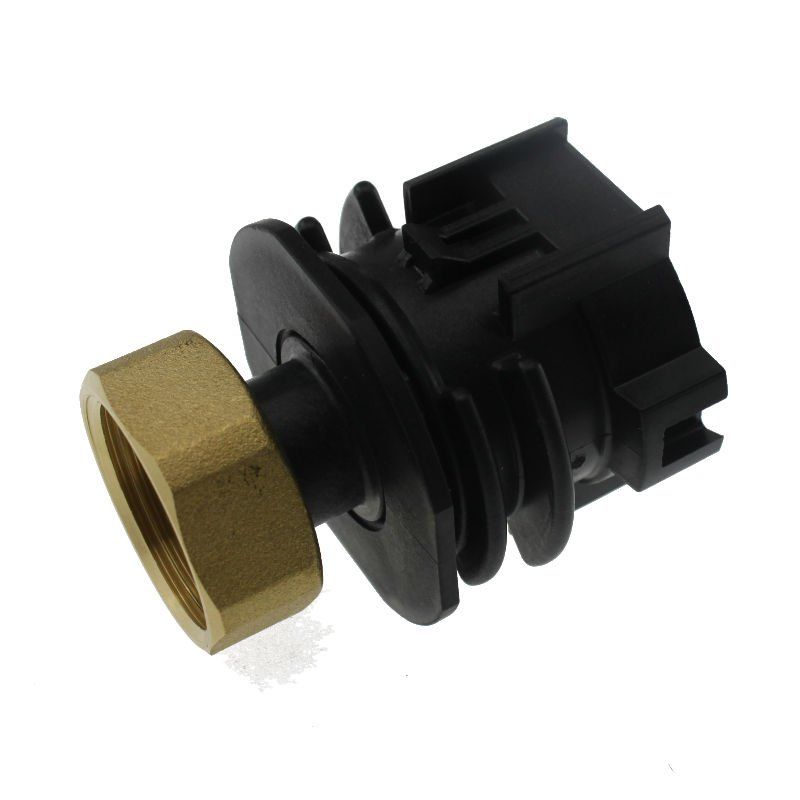

1" Schwenkbare Modul
MODW07
1 1/4" Schwenkbare Modul
MODP

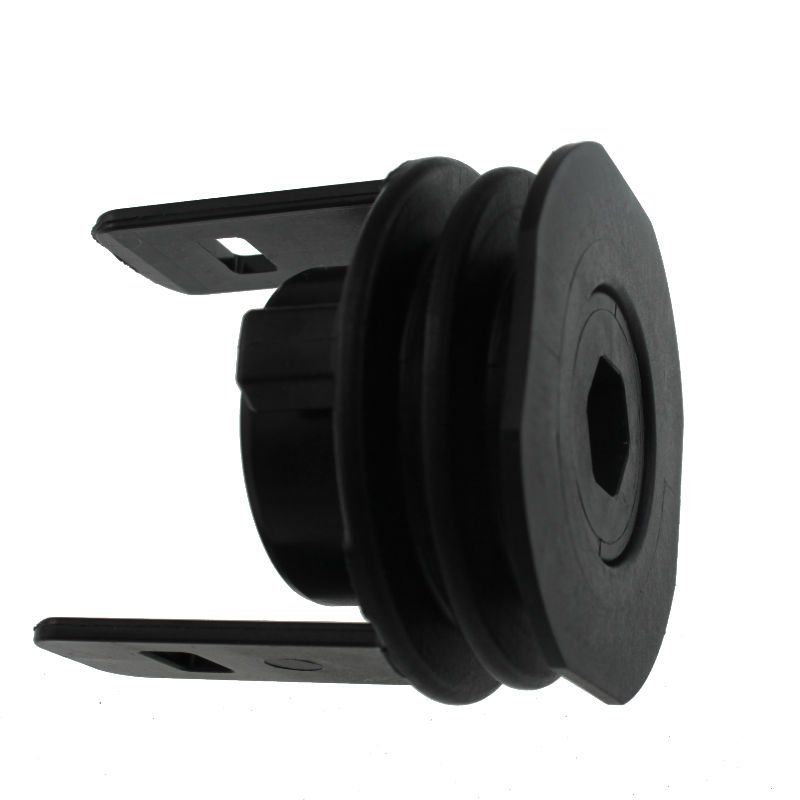

Endstück mit 1/2"
Anschlussmöglichkeit
MODMB
Verstellbare Wandhalterung aus Kunststoff

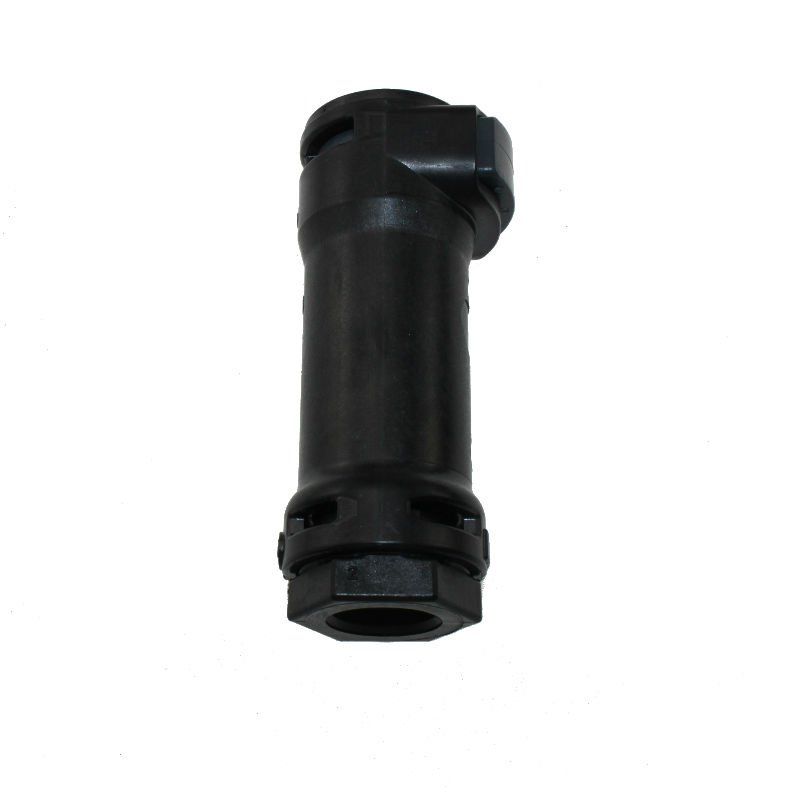

Steckverschraubung für Kunststoffrohr MODPM 16-16 mm MODPM 18-18 mm MODPM 20-20 mm MODPM 25-25 mm
Steckverbinder für
Multilayer
MODPM16M-16mm
MODPM20M-20mm
MODPM25M-25mm

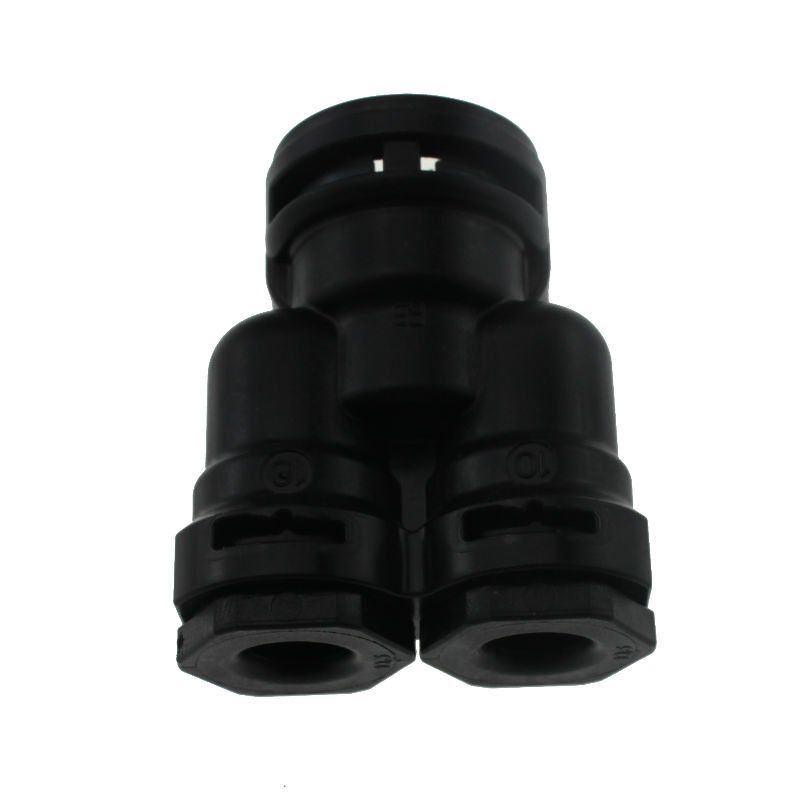

Steck - Duo Anschluss MODTW08-8mm MODTW10-10,3mm MODTW12-12mm
MODMB
Verstellbare Wandhalterung aus Kunststoff
Technische Daten Verteiler:
Material:
Zulässige Flüssigkeit:
Betriebstemperatur:
Maximale Temperatur:
Normale Arbeitsdruck:
Max Druck:
Durchflussmesser:
Durchfluss Drehmomentregelung:
Durchflusskoeffizient Kv bei 5 l / min
Durchflusskoeffizient Kv bei 4 l / min
Durchflusskoeffizient Kv bei 3 l / min
Durchflusskoeffizient Kv bei 2 l / min
Durchflusskoeffizient Kv bei 1 l / min
Wasser, Glykollösungen Max. 50%
5-55 °C
90 °C bei 3 bar
0-6 bar
10 bar
0-5 l / min
1 Nm
0,31
0,26
0,2
0,13
0,07
UHF2065097

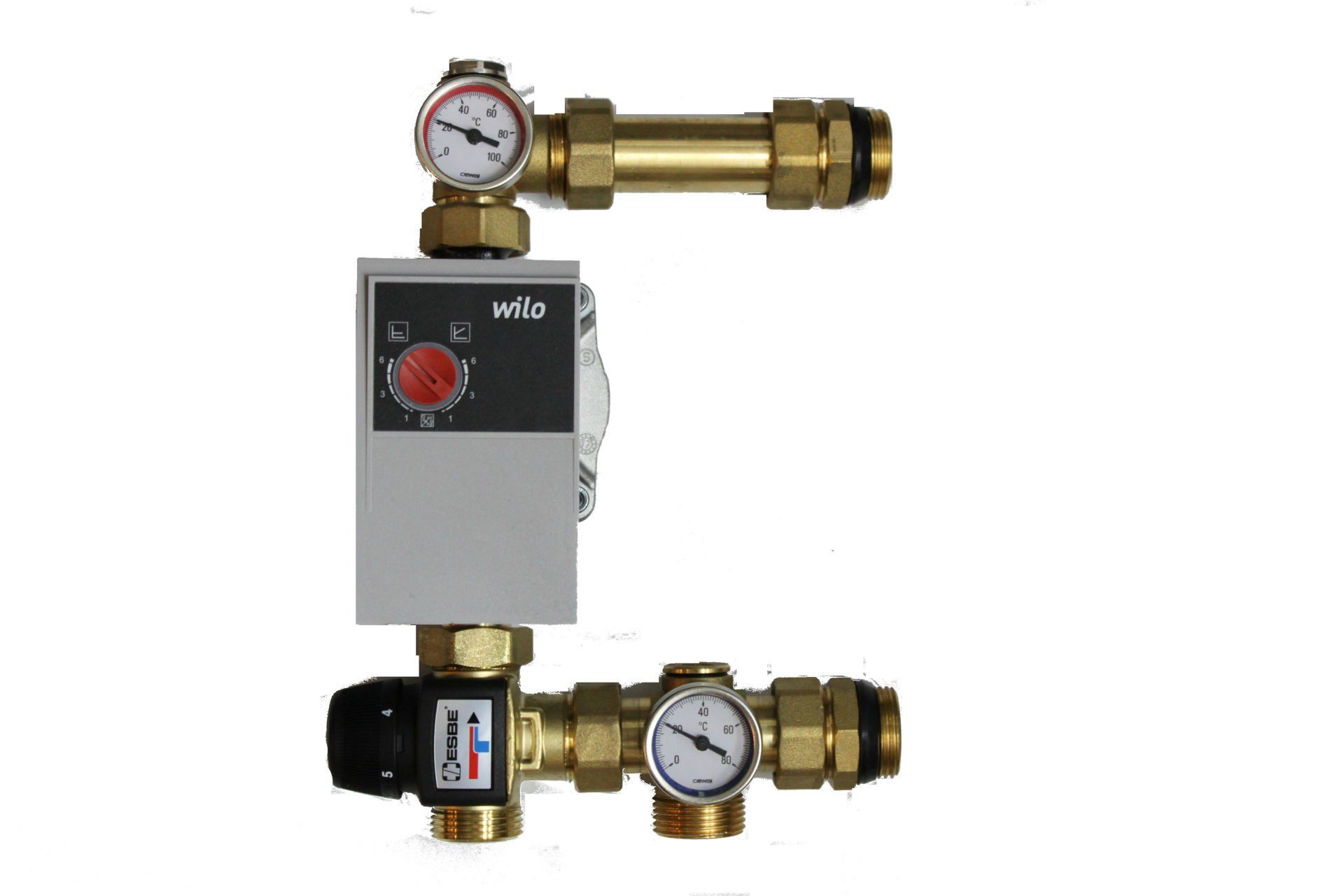

Mischpumpenset für Verteiler mit Wilo Yonos Para RS15/6 Pumpe und ESBE VTA 372 Mischautomat
210mm Abstand zwischen Verteilerbalken und 1" Anschluss
UHF2065141
Mischpumpenset für Verteiler mit Wilo Yonos Para RS15/6 Pumpe und ESBE VTA 372 Mischautomat
235mm Abstand zwischen Verteilerbalken und 1" Anschluss
UHF3400024
Mischpumpenset für Verteiler mit Wilo Yonos Para RS25/6 Pumpe und ESBE VTA 372 Mischautomat
235mm Abstand zwischen Verteilerbalken und 1" Anschluss
UHF699541
Mischpumpenset mini mit Wilo Yonos Para RS15/6
Pumpe und ESBE-Mischautomat.
Dieses Pumpenset kann ohne Verteiler für 2 Gruppen von Fußbodenheizungen angeschlossen werden.
Durchflussregler
Der Durchflussregler wird mit einem Durchflusskorrekturschlüssel geliefert.
Drehen Sie zum Einstellen des Systems den Einstellschlüssel im Uhrzeigersinn bis zum Punkt maximale Öffnung, entsprechend der roten Anzeige in der 5 l / min Position.
Zum Schließen des Durchflussmessers den Schlüssel mit der roten Anzeige
auf 0 l / min drehen.
