Mogelijke Aansluitingen

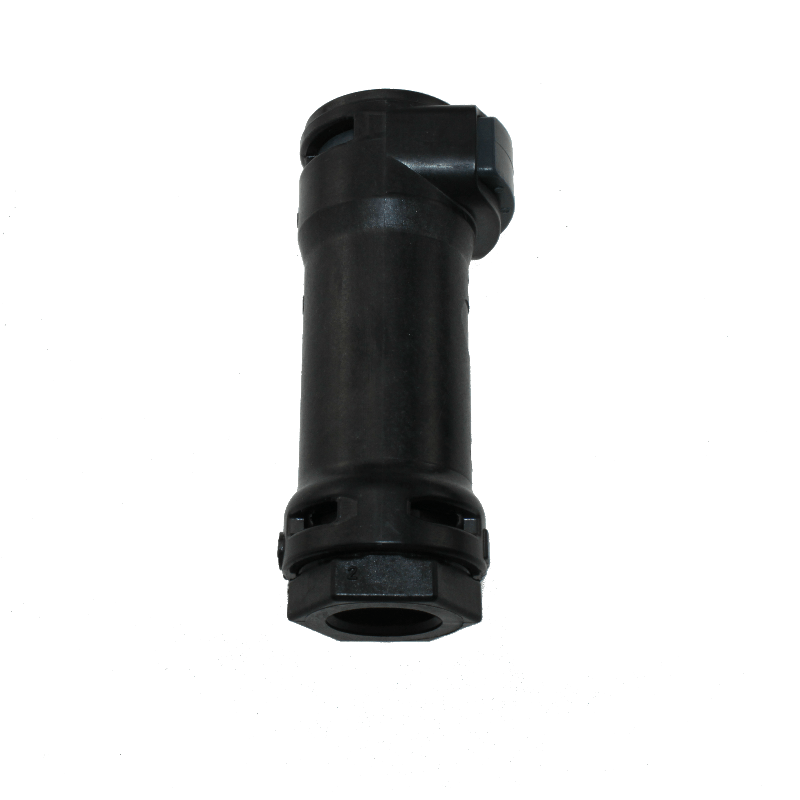

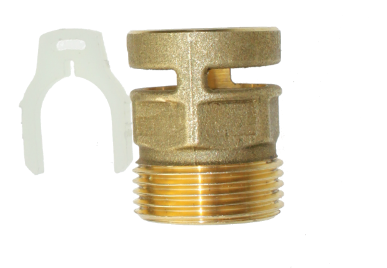

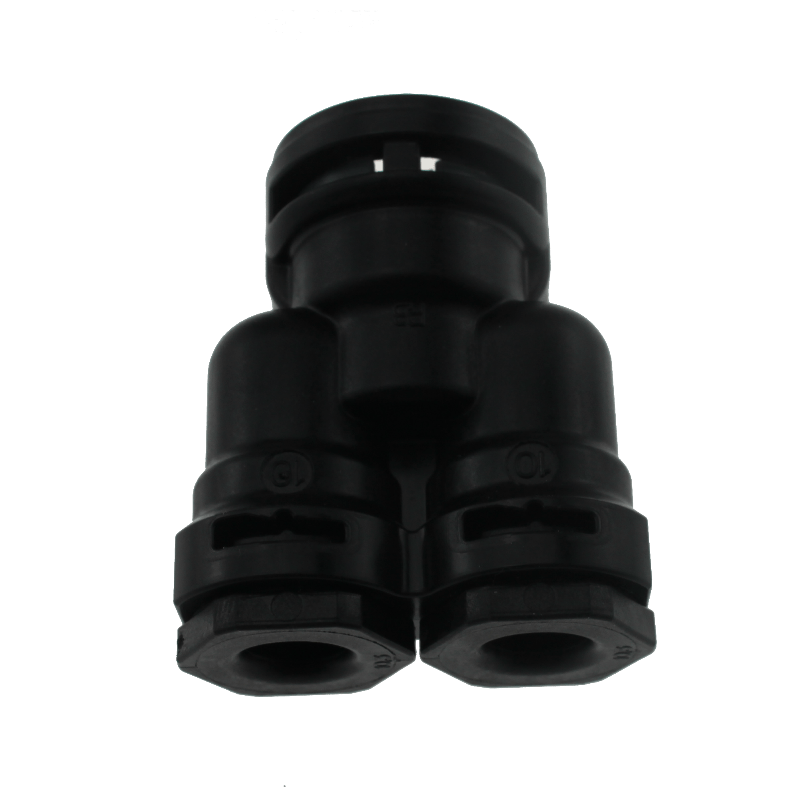

Voor het aansluiten van de leidingen aan de verdeler zijn er 3 soorten push-in koppelingen en een ¾" messing Euroconus aansluiting mogelijk.
Met de push-in aansluitingen kan er veel tijd bespaard worden door de snellere installatie. En tijd is geld.

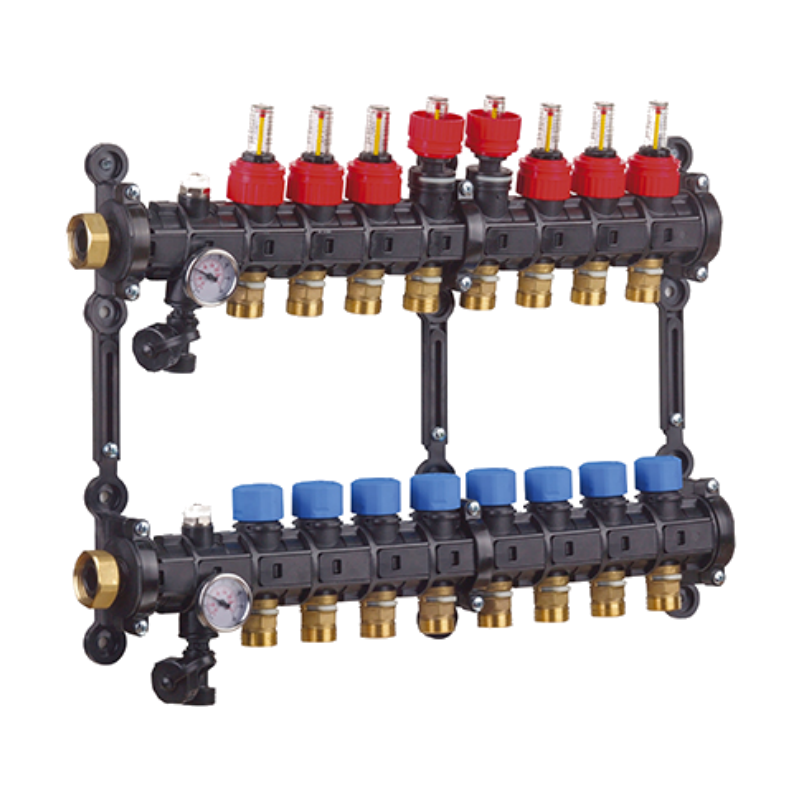

Verdeler voorzien van:
Flowmeters'
Actuator aansluiting
Handmatig ontluchter
Eindkap met 1/2" aansluiting mogelijk'
Wartelaansluiting 1"of 11/4"
Beugel 2x
Bij > 8 groepen adviseren we een extra beugel te plaatsen!
Artikelnummer
V30100002
V30100003
V30100004
V30100005
V30100006
V30100007
V30100008
V30100009
V30100010
V30100011
V30100012
V30100013
V30100014
V30100015
Groepen
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Maat
1"x ....
1"x....
1"x....
1"x ....
1"x....
1"x ....
1"x....
1"x....
11/4"x....
11/4"x....
11/4"x....
11/4"x....
11/4"x....
11/4"x....
....Maat uitgang is afhankelijk van de keuze van uw koppeling/slang
Verdeler voorzien van:
Flowmeters'
Actuator aansluiting
Automatische ontluchter
Eindkap met 1/2" aansluiting mogelijk'
Wartelaansluiting 1"of 11/4"
Beugel 2x
Bij > 8 groepen adviseren we een extra beugel te plaatsen!
Artikelnummer
V30200002
V30200003
V30200004
V30200005
V30200006
V30200007
V30200008
V30200009
V30200010
V30200011
V30200012
V30200013
V30200014
V30200015
Groepen
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Maat
1"x ....
1"x....
1"x....
1"x ....
1"x....
1"x ....
1"x....
1"x....
11/4"x....
11/4"x....
11/4"x....
11/4"x....
11/4"x....
11/4"x....
....Maat uitgang is afhankelijk van de keuze van uw koppeling/slang
Verdeler voorzien van:
Flowmeters
Actuator aansluiting
Handmatig ontluchter
Eindkap met 1/2" aansluiting mogelijk'
Wartelaansluiting 1"of 11/4"
Beugel 2x
Wilo Yonos Pico pomp
ESBE thermisch mixventiel
Bij > 8 groepen adviseren we een extra beugel te plaatsen!
Artikelnummer
V31100002
V31100003
V31100004
V31100005
V31100006
V31100007
V31100008
V31100009
V31100010
V31100011
V31100012
V31100013
V31100014
V31100015
Groepen
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Maat
1"x ....1"x....
1"x....
1"x ....
1"x....
1"x ....
1"x....
1"x....
11/4"x....
11/4"x....
11/4"x....
11/4"x....
11/4"x....
11/4"x....
....Maat uitgang is afhankelijk van de keuze van uw koppeling/slang
Verdeler voorzien van:
Flowmeters
Actuator aansluiting
Automatische ontluchter
Eindkap met 1/2" aansluiting mogelijk'
Wartelaansluiting 1"of 11/4"
Beugel 2x
Wilo Yonos Pico pomp
ESBE thermisch mixventiel
Bij > 8 groepen adviseren we een extra beugel te plaatsen!
Artikelnummer
V31200002
V31200003
V31200004
V31200005
V31200006
V31200007
V31200008
V31200009
V31200010
V31200011
V31200012
V31200013
V31200014
V31200015
Groepen
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Maat
1"x ....1"x....
1"x....
1"x ....
1"x....
1"x ....
1"x....
1"x....
11/4"x....
11/4"x....
11/4"x....
11/4"x....
11/4"x....
11/4"x....
....Maat uitgang is afhankelijk van de keuze van uw koppeling/slang
Technische gegevens verdelers:
Materiaal:
Toegestane vloeistof:
Bedrijfstemperatuur:
Maximale temperatuur:
Normale werkdruk:
Max Druk:
Flowmeter:
Debiet Draaimomentsturing:
Flowcoëfficient Kv bij 5l/min:
Flowcoëfficient Kv bij 4l/min:
Flowcoëfficient Kv bij 3l/min:
Flowcoëfficient Kv bij 2l/min:
Flowcoëfficient Kv bij 1l/min:
PA12 | AISI | PA6,6 | EPDM | POM | Messing
Water, Glycol oplossingen Max 50%
5-55°C
90°C bij 3 Bar
0-6 Bar
10Bar
0-5l/min
1 N.m
0,31
0,26
0,2
0,13
0,07
