Verdelers RVS

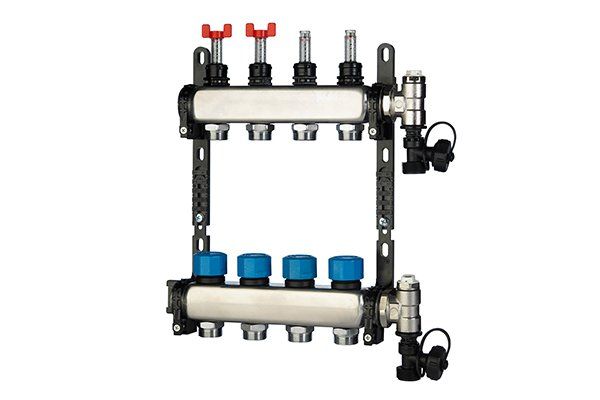

VERDELERS RVS
RVS verdelers zijn voorzien van flowmeters, actuatoraansluiting, beugel, ontluchter- vulkraan, en Euroconus aansluiting.
Verdeler voorzien van:
Flowmeters'
Actuator aansluiting
Eindkap (2x)
Handmatig ontluchter
Vulkraan
Beugel (Staal)
Artikelnummer
AP0020002
AP0020003
AP0020004
AP0020005
AP0020006
AP0020007
AP0020008
AP0020009
AP0020010
AP0020011
AP0020012
Groepen
2
3
4
5
6
7
8
9
10
11
12
Maat
1"x EC 3/4"
1"x EC 3/4"
1"x EC 3/4"
1"x EC 3/4"
1"x EC 3/4"
1"x EC 3/4"
1"x EC 3/4"
1"x EC 3/4"
1"x EC 3/4"
1"x EC 3/4"
1"x EC 3/4"
Aansluitmogelijkheden en onderdelen

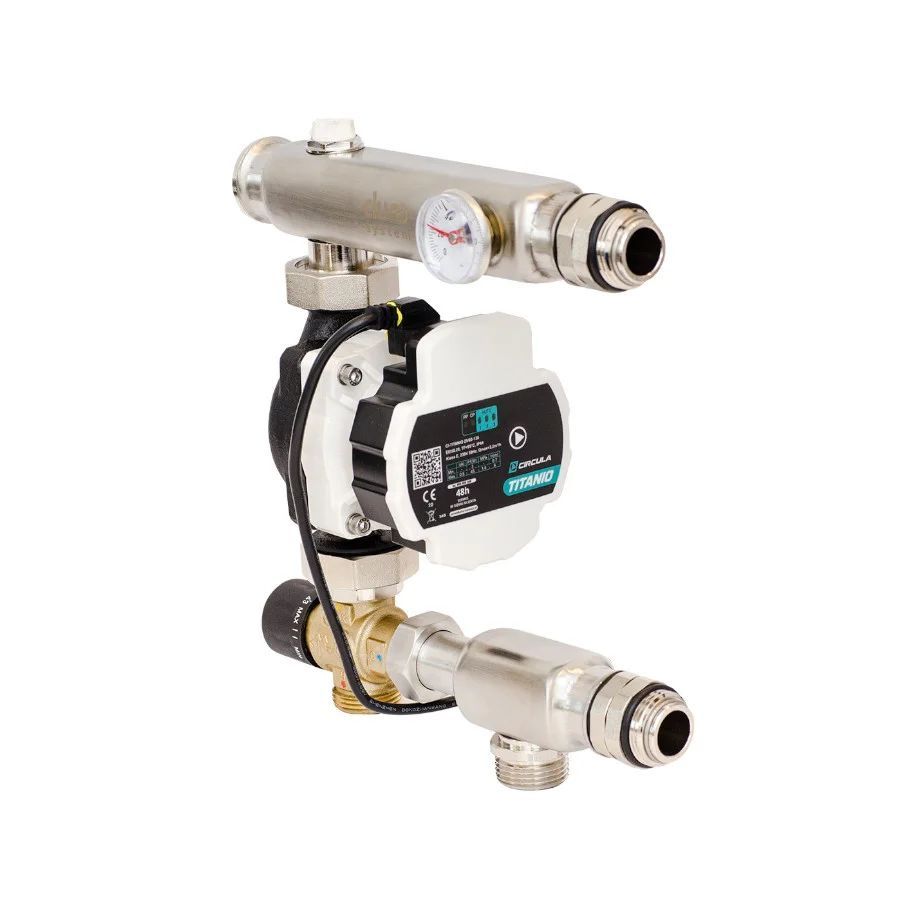

AP00000004
Thermostatische mengventiel 23-43 graden
Voorzien van Titanio Pomp 25/60-130
Thermometer
Kvs 3.2m3/u (250m2).
Op aanvraag ook leverbaar in Kvs 1,6m3/u (130m2)

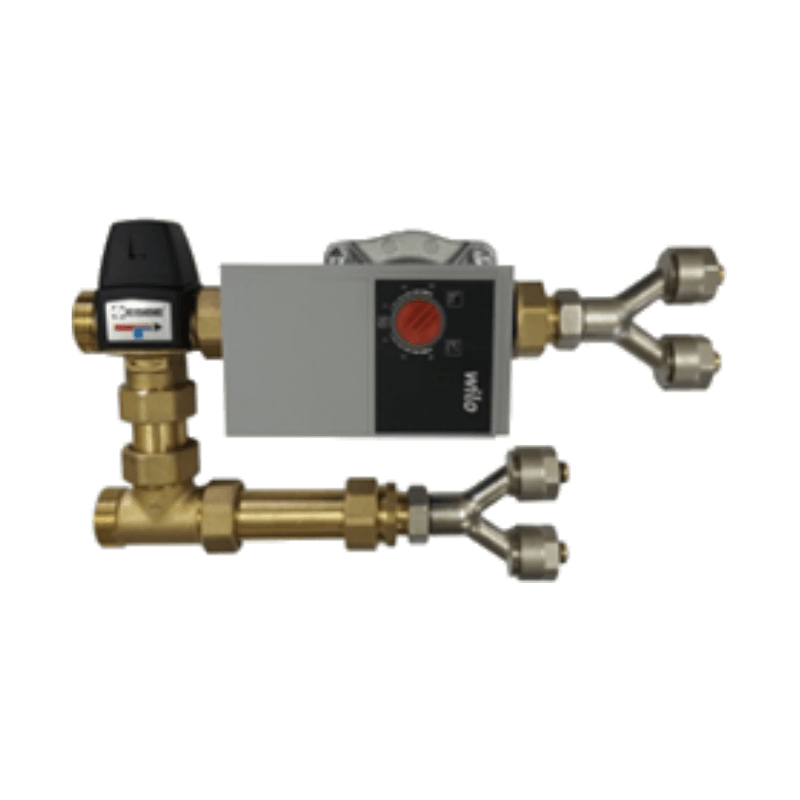

UHF699541
Mix pompset mini met Wilo Yonos Para RS15/6 pomp
en ESBE Mixautomaat
Deze pompset is zonder verdeler aan te sluiten voor 2 groepen vloerverwarming.
Tot einde voorraad
3weg manifoldaansluiting
Voor aansluiten vulkraan 1/2"F en ontluchter 3/8"F
Artikelnummer
MAM005
MAM006
MAM007
Maat
3/4"
1"
11/4"
Thermometerhouder voor 3/8" thermometer
Artikelnummer
MATM006
MATMC006
MATM007
THMA03
Maat
1"
1" Messing vernikkeld
11/4"
0-80°C
ø40mm
3/8" dompelbuis

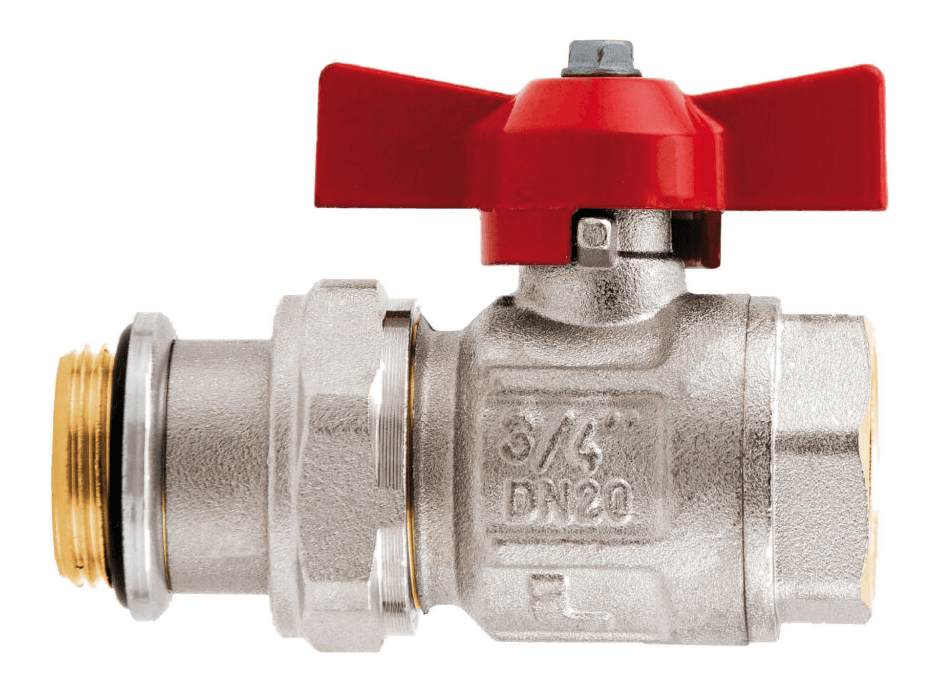

3D kogelkraan met o-ring
Artikelnummer
KKV09805OR-B
KKV09805OR-R
KKV0980506OR-S Set 2 stuks
KKV0980506OR-B
KKV0980506OR-R
KKV09806OR-S Set 2 stuks
KKV09806OR-B
KKV09806OR-R
Op aanvraag ook in 11/4" verkrijgbaar
Maat
3/4"
3/4"
3/4"x1"
3/4"x1"
3/4"x1"
1"
1"
1"
Kleur
Blauw
Rood
Blauw/Rood
Blauw
Rood
Blauw/Rood
Blauw
Rood

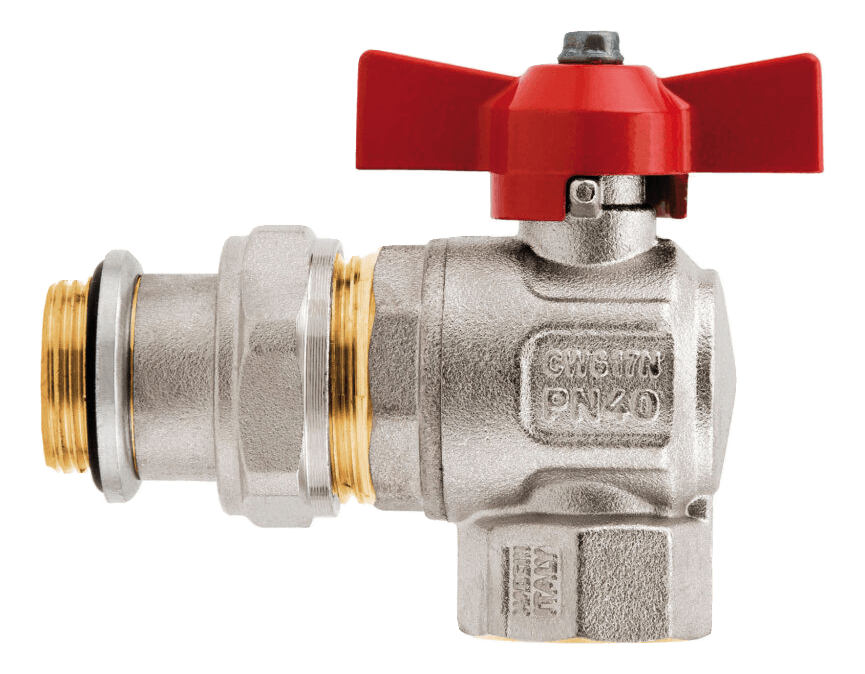

3D Kogelkraan haaks
Artikelnummer
KKV29805OR-B
KKV29805OR-R
KKV29806OR-B
KKV29806OR-R
KKV29805OR-S Set 2 stuks
Maat
3/4"
3/4"
1"
1"
1"
Kleur
Blauw
Rood
Blauw
Rood
Blauw/Rood

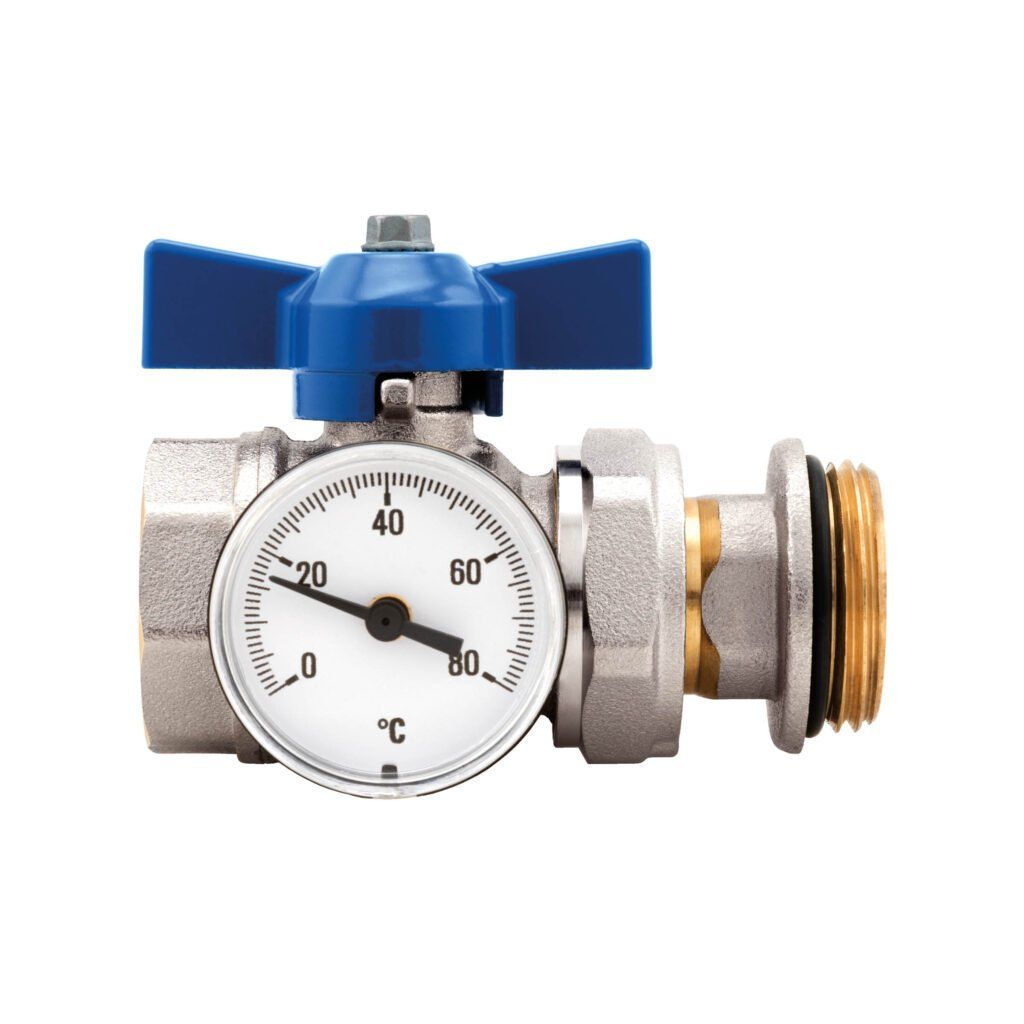

3D Kogelkraan met thermometer
Artikelnummer
KKV29805OR-B
KKV29805OR-R
KKV29806OR-B
KKV29806OR-R
KKV29805OR-S Set 2 stuks
Maat
3/4"
3/4"
1"
1"
1"
Kleur
Blauw
Rood
Blauw
Rood
Blauw/Rood

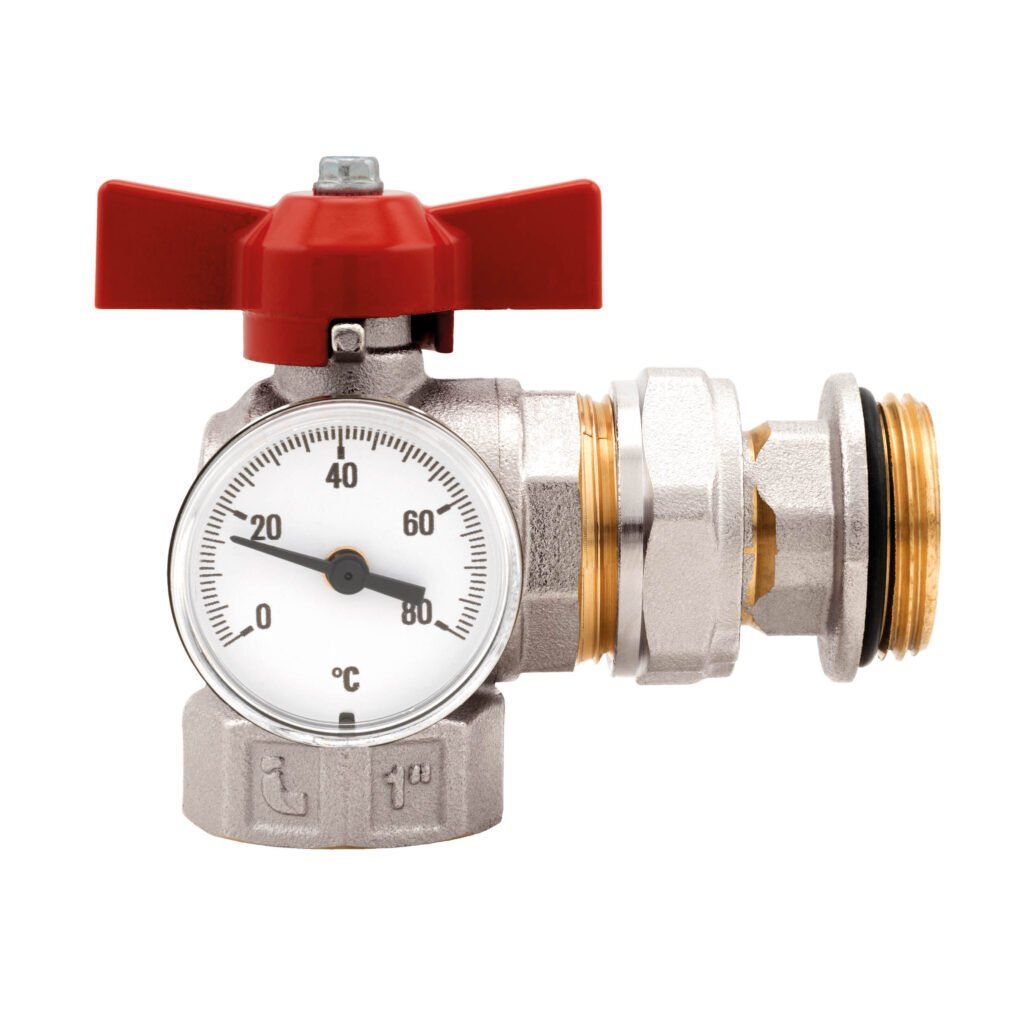

3D Kogelkraan met thermometer haaks
Artikelnummer
KKV48706OR-S Set 2 Stuks
Maat
1"
Kleur
Blauw/Rood

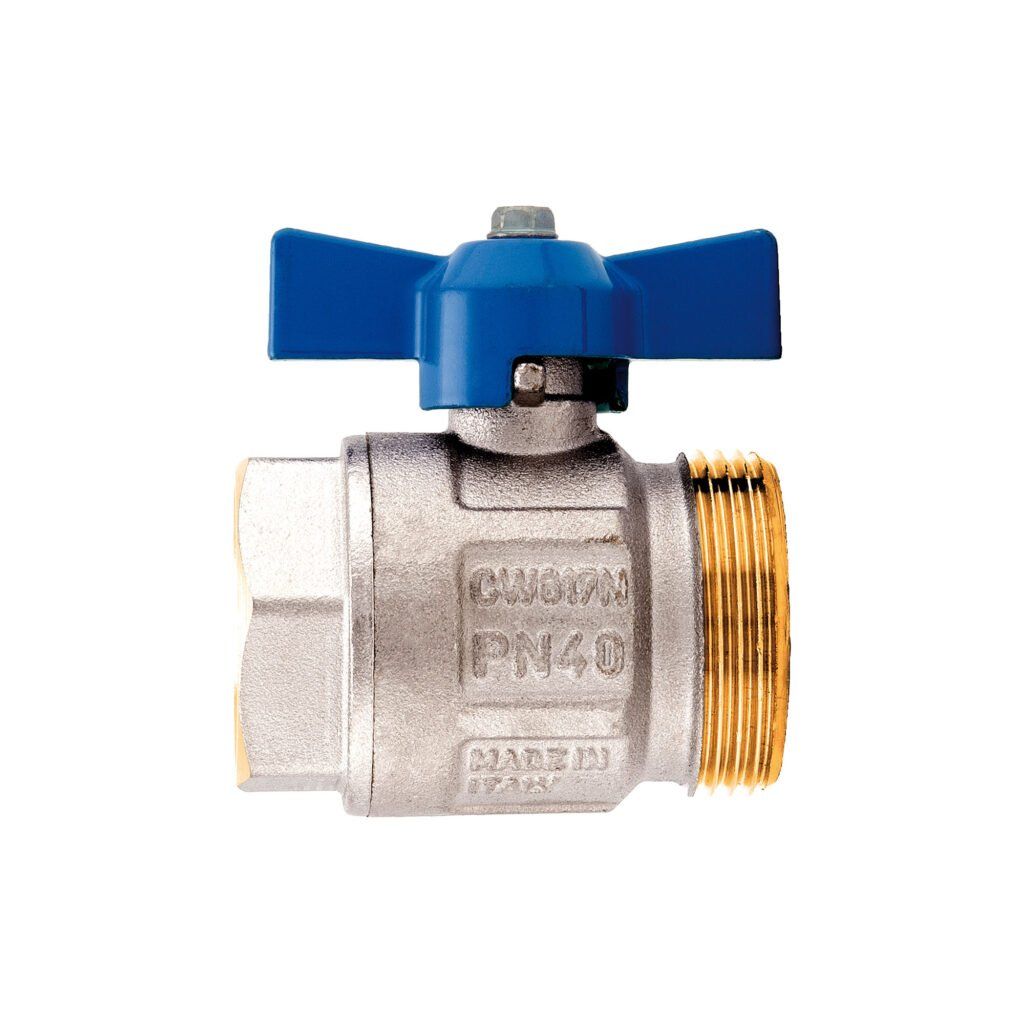

3D Kogelkraan zonder o-ring aansluiting.
Geschikt voor 1" thermometeraansluiting
Artikelnummer
KKV09806OR-ZB
KKV09806OR-ZR
Maat
1"F x11/4"M
1"F x11/4"M
Kleur
Blauw
Rood

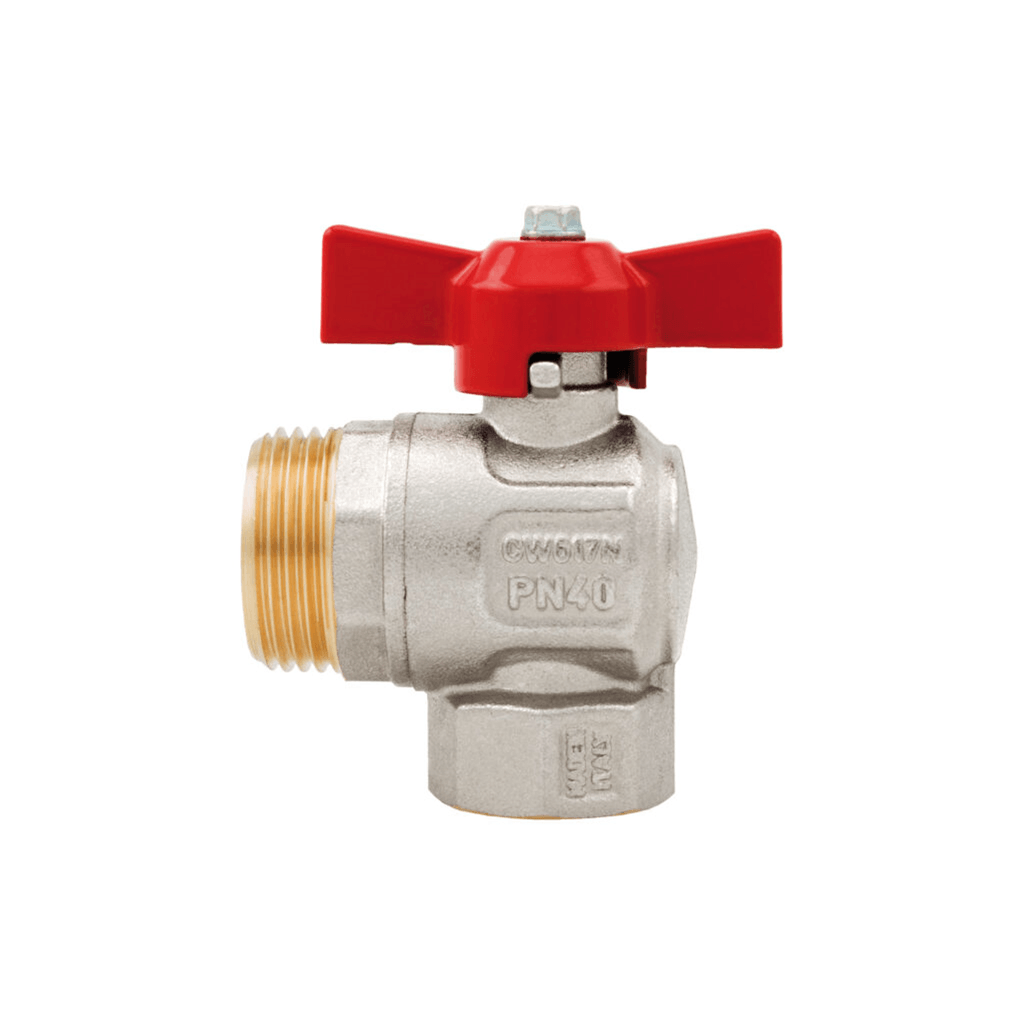

3D Kogelkraan haaks zonder o-ring aansluiting
Artikelnummer
KKV29805OR-ZB
KKV29805OR-ZR
KKV29806OR-ZB
KKV29806OR-ZR
Maat
3/4"x 1"M
3/4"x 1"M
1"F x11/4"M
1"F x11/4"M
Kleur
Blauw
Rood
Blauw
Rood

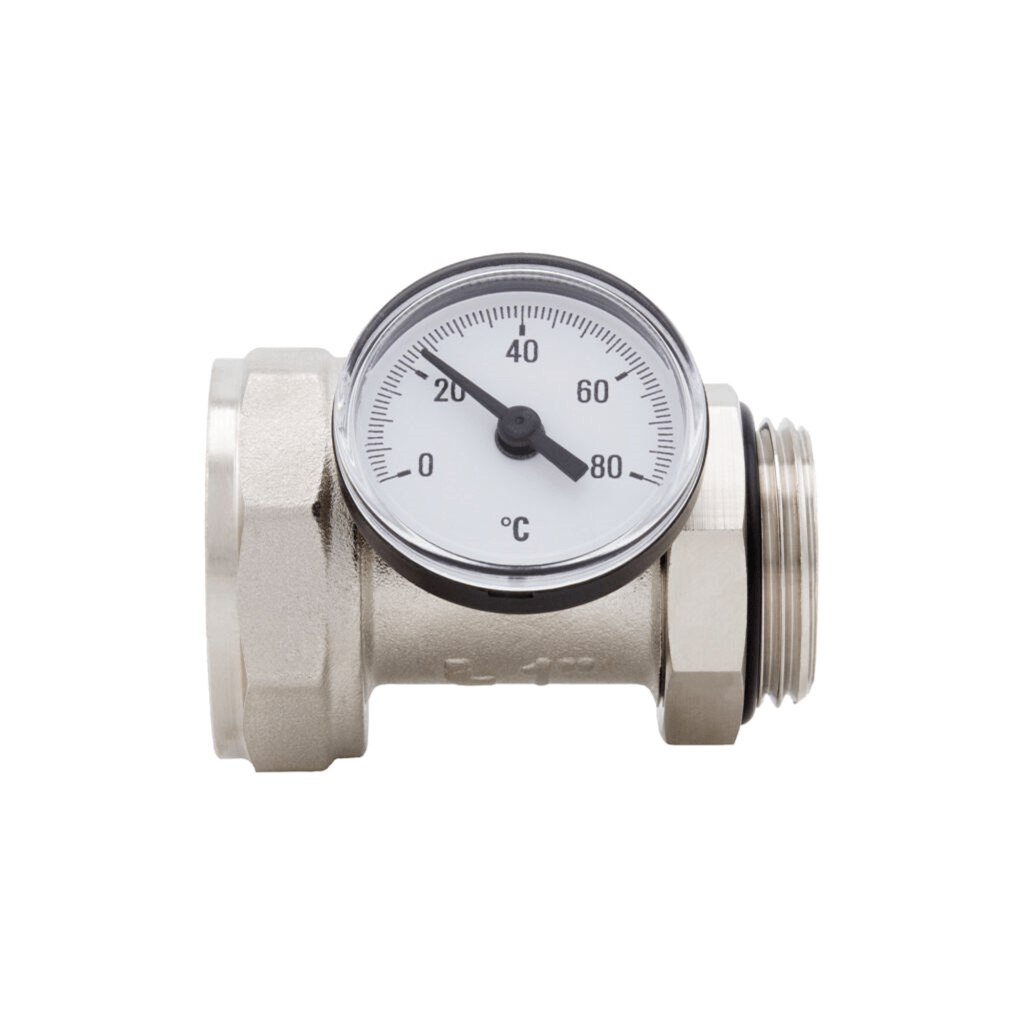

Thermometer aansluiting compleet met thermometer
Artikelnummer
KTM492BC
Geschikt voor kogelkraan
KKV098ZB-298ZB
Body Messing vernikkeld
Diameter thermometer 40mm
Druk 10bar
Op aanvraag in 11/4" verkrijgbaar
Maat
1" M x 11/4"F
Plug met o-ring
Artikelnummer
R1882G0004
R1882G0005
R1882G0006
Maat
1/2"
3/4"
1"
Reduceerring met o-ring
Artikelnummer
R1881G0503
R1881G0504
R1881G0603
R1881G0604
R1881G0605
Maat
3/4"x3/8"
3/4"x1/2"
1"x3/8"
1"x1/2"
1"x3/4"

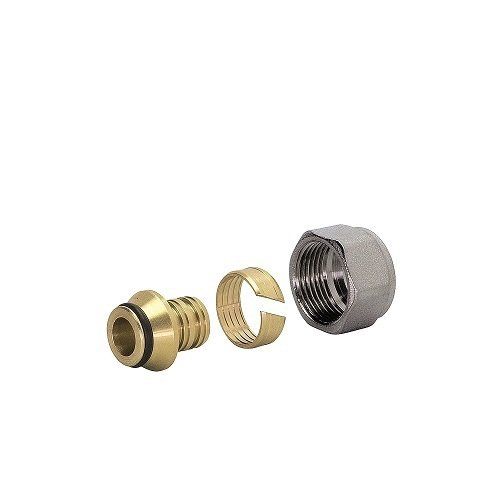

Adapter voor kunststof slang
Artikelnummer
ADE04PN1220ADE04PN1420
ADE04PN1520
ADE05PN1525
ADE05PN1620
ADE05PN1720
ADE05PN1820
ADE05PN2020
ADE05PN20225
Maat
1/2x(12x2,0)1/2x(14x2,0)
1/2x(15x2,0)
3/4x(15x2,5)
3/4x(16x2,0)
3/4x(17x2,0)
3/4x(18x2,0)
3/4x(20x2,0)
3/4x(20x2,25)
Adapter voor Multilayer
Artikelnummer
ADE04M1620
ADE05M1620
ADE05M1620M
ADE05M1720
ADE05M2020
ADE05M2020E
ADE05M20225
Maat
1/2"x(16x2,0)
3/4"x(16x2,0)
3/4"x(16x2,0) Messing
3/4"x(17x2,0)
3/4"x(20x2,0)
3/4"x(20x2,0) Messing
3/4"x(20x2,25)
Technische gegevens verdelers:
Toegestane vloeistof:
Bedrijfstemperatuur:
Maximale temperatuur:
Normale werkdruk:
Max Druk:
Afstand uitgangen:
Muurbeugel:
Diepte:
Flowmeter:
Water, Glycol oplossingen Max 50%
5-80°C
90°C bij 3 Bar
0-6 Bar
8 Bar
50mm
Staal
76mm
0-5l/min
Flowregelaar
De flowregelaar wordt geleverd met een debietcorrectiesleutel
Om het systeem aan te passen, draait u met de stelsleutel met de wijzers van de klok mee, tot het punt van
maximale opening, overeenkomend met de rode indicator in de positie 5 l/min.
Om de flowmeter te sluiten, draait u de sleutel tor de rode indicator op 0l/min staat.
